سرسیم چه کاربردی دارد؟
م. کوهشاری
آذر 8, 1404
2017
سرسیم یک قطعه کوچک اما بسیار کاربردی است که استفاده رایجی در تاسیسات الکتریکی دارد. این قطعات انواع مختلفی دارند و استفاده آنها به عوامل متفاوتی چون نوع کاربری، شدت جریان، محل نصب و شرایط محیطی بستگی دارد. از جمله انواع سرسیم باید به وایرشو، گرد، دوشاخ، سوزنی، برنجی و … اشاره کنیم. هرکدام از این سرسیمها کاربرد و مزایای مختلفی دارند که در این مقاله قصد داریم شما را با کاربرد هریک از آنها آشنا کنیم. همراه ما باشید.

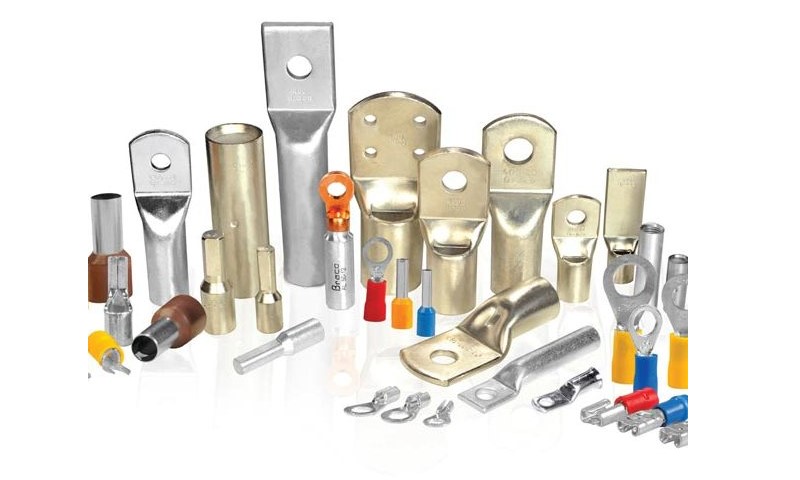

سرسیم چه کاربردی دارد؟
همانطور که در بخش ابتدایی مقاله هم اشاره کردیم سرسیمها انواع مختلفی دارند و همانطور که از نام آنها پیداست بر روی قسمت سری سیم یا همان هادی قرار گرفته و با استفاده از پرس، فیکس میشود. این قطعات هم به عنوان اتصال موقت و هم به عنوان اتصال دائم در تاسیسات برقی کاربرد دارند و میتوان آنها را در دو مدل عایق و غیر عایق تهیه کرد.
سرسیم فشاری برای متصل کردن سر سیم به تجهیزات، کلیدها، فیوزها، ترمینالها و … استفاده میشود. این وسیله کاربردی دارای بخشی است که سیم داخل آن قرار میگیرد و سپس با انبردست پرس یا ابزار پرچ مخصوص، روی سیم محکم میشود تا اتصال مکانیکی و الکتریکی مطمئن برقرار شود. به طور کلی وظیفه اصلی سرسیم اینست که جریان الکتریکی را در مسیر انتقال به صورت ایمن برقرار و هدایت کند و جهت بستن سیم و کابلها به صورت استاندارد و ایمن در پیچ هایی مثل مینیاتوری، ترمینال، کنتاکتور، کلید و پریز و … استفاده میشوند.
مهمترین کاربردهای سرسیم فشاری عبارتند از:
- جلوگیری از جدا شدن یا شل شدن سیم
- اتصال ایمن سیم به پیچ، ترمینال یا سوکت
- کاهش مقاومت اتصال و جلوگیری از گرم شدن سیم
- نظمدهی به سیمکشی و کابلکشی
معرفی انواع سرسیم
لازم است بدانید انتخاب سرسیم را باید برحسب نوع کابل و سیم انجام دهید تا اتصال ایمنی داشته باشید. پس اگر میخواهید سیمکشی صحیح و استانداردی داشته باشید، باید در انتخاب سرسیم و همچنین سیم و کابل باکیفیت دقت کافی داشته باشید. در ادامه انواع سرسیم پرکاربرد و پرطرفدار را برایتان آوردهایم:

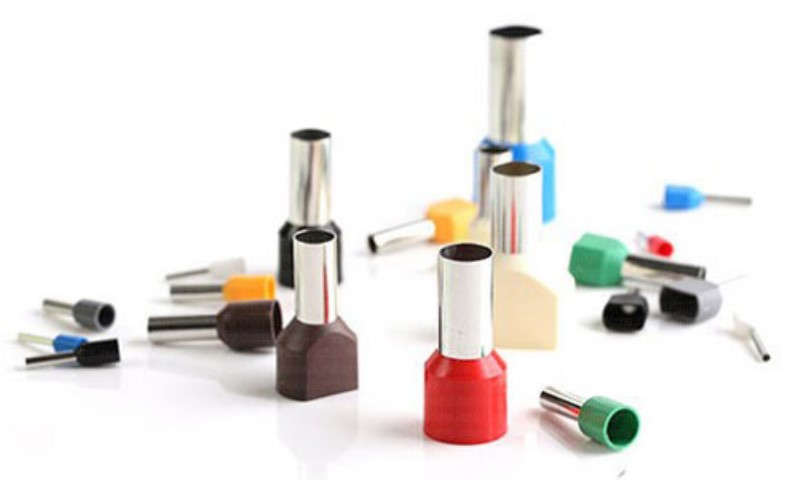

سرسیم وایرشو
وایرشو یکی از پرطرفدارترین سرسیمهاست که به منظور نظمدهی سیمهای افشان بهکار گرفته میشود. این سرسیم در دو مدل وایرشو ساده و وایرشو دوقلو تولید و به بازار عرضه میشود. با کمک این سرسیم میتوان سیم را به راحتی درون ترمینال قرار داده و اتصال محکم و با دوامی ایجاد کرد. همچنین با استفاده از این سرسیمها میتوان به مزیتهای دیگری چون اتصال منظم، کاهش احتمال اتصالی در سیمکشیها و دوام بالا اتصال اشاره کنیم. وایرشوها رنگهای مختلفی دارند و هر رنگ آنها سطح مقطع سیم قابل پشتیبانی را نشان میدهد.
سرسیم گرد
نوعی دیگر از انواع سرسیم، سرسیمهای گرد هستند که به عنوان اتصال دائمی به پیچ یا مهرهها استفاده میشوند. این سرسیمها به شکل حلقوی بوده و با بستن بر روی پیچ، مانع از جدا شدن اتصال میشوند. از کاربردهای رایج این نوع سرسیم باید به استفاده در تابلوهای برق صنعتی و سیستمهای با جریان بالا اشاره کنیم. سرسیمهای گرد همچنین به دلیل اتصال محکمی که ایجاد میکنند، در محیطهایی با لرزش زیاد یا تجهیزات در حال حرکت نیز بسیار کاربردی هستند.
سرسیم سوزنی
نوعی دیگر از سرسیمها مدل سوزنی است که معمولا برای اتصال سیم به ترمینالهای فشاری به کار گرفته میشود. سرسیم سوزنی به سادگی درون سوکت یا ترمینال فرو رفته و یک اتصال استاندارد و مناسب را به وجود میآورد. از جمله کاربردهای رایج این نوع سرسیم باید به استفاده در سیستمهای کنترل و اتوماسیون و تابلوهای فرمان و مدارات کنترلی PLC اشاره کنیم. همانطور که از نام این نوع سرسیم پیداست دارای نوک باریک و بلندی است و این موضوع باعث شده بتوان به راحتی از آن در فضاهای کوچک و محدود استفاده کرد.
سرسیم کولری
این نوع سرسیم اکثرا در سیمکشی کولرهای گازی و آبی استفاده میشود. طراحی و ساخت این نوع سرسیمها به گونهای است که تحمل جریان بالا را داشته و بتوان آنها را به سادگی نصب کرد. سرسیمهای کولری معمولا دارای عایق هستند تا از تماس مستقیم آنها با دیگر قطعات فلزی جلوگیری شود. سرسیم کولری دارای رنگبندی مشخصی است و هرکدام از رنگهای آن برای سیمهای فاز، نول و ارت طراحی شدهاند تا از اشتباهات نصب جلوگیری شود.

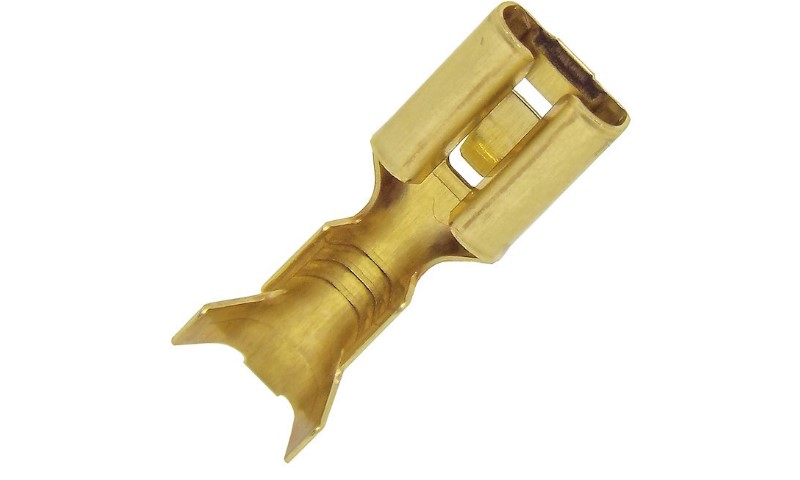

سرسیم برنجی
جنس این نوع سرسیم از برنج بوده و به همین خاطر از مقاومت بالایی در برابر خوردگی و اکسید شدن برخوردار هستند. از جمله کاربردهای سرسیم برنجی باید به صنایع خودروسازی، برق صنعتی و مخابرات اشاره کنیم. به طور کلی از این نوع سرسیم اکثرا در محیطهایی با رطوبت بالا یا مواد خورنده استفاده میکنند. با هدایت الکتریکی بالایی که برنج دارد، افت ولتاژ در مسیر اتصال به کمترین مقدار میرسد.
سرسیم کابلشو
این نوع سرسیم معمولا برای اتصال کابلهای با سطح مقطع بالا به تجهیزات الکتریکی به کار گرفته میشود. سرسیم کابلشو در دو مدل پرسی و پیچی تولید شده و اکثرا در أسیسات قدرتی و صنعتی بسیار مهم استفاده میشوند. برای نصب مدل پرسی این سرسیم، باید از ابزار مخصوصی مثل پرس هیدرولیک یا پرس دستی استفاده کرد. این نوع سرسیمها دارای عایق یا روکش حرارتی هستند و از آسیبهای مکانیکی و الکتریکی جلوگیری میکنند.
سرسیم موف
این نوع سرسیم با توجه به نوع کاربرد، در سایزها و جنسهای مختلفی تولید میشود. سرسیم موف معمولا برای افزایش طول سیم یا ترمیم قطعهها به کار گرفته شده و در اتصال زیرزمینی یا داخل دیوار کاربرد دارد. برخی از مدلهای سرسیم موف چسبدار هستند و برابر نفوذ رطوبت از خود مقاومت نشان میدهند. به طور کلی با استفاده از این نوع سرسیم میتوان اتصال ایمن و ماندگاری به دست آورد.

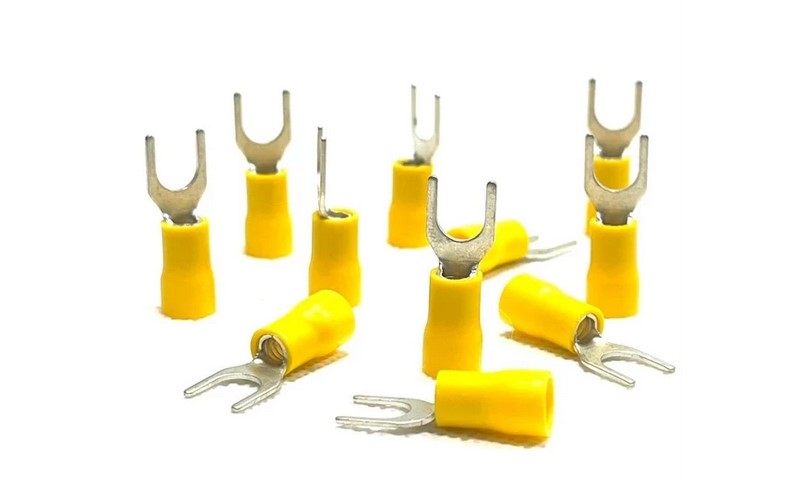

سرسیم دوشاخ
همانطور که از نام این نوع سرسیم پیداست شکل آن شبیه به دو شاخ بوده و از این رو میتوان بدون باز کردن کامل پیچ، سیم را به ترمینال وصل کرد. همچنین طراحی این سرسیم به گونهای است که میتوان بدون نیاز به جداسازی کامل اتصال، سیم را بررسی و یا تعویض کرد. از کاربردهای رایج سرسیم دوشاخ باید به مدارات آزمایشگاهی و تعمیراتی که نیاز به تست سریع دارند اشاره کنیم.
کانکتور(کورکن)
از این ابزار برای بستن انتهای سیم بخصوص زمانی که سیم قطع شده و نیاز به پوشش دارد استفاده میشود. به عبارتی کانکتور مانع از برقگرفتگی یا اتصال ناخواسته میشود و نقش حفاظتی در تاسیسات الکتریکی دارد. جنس این نوع سرسیم معمولا از پلاستیک نسوز یا سیلیکونی بوده و از این رو در دمای بالا عملکرد مناسبی از خود نشان میدهد. در واقع با استفاده از کورکن، مدار هنگام تعمیر یا جایگزینی ایمن میماند.
دلایل استفاده از انواع سرسیم استفاده از سرسیمها نه تنها باعث ایمنی بیشتر میشود؛ بلکه هم دارد.
جریان مجاز کابل چقدر است؟
دلایل استفاده از سرسیم
استفاده از سرسیمها نهتنها موجب ایمنی سیستمهای الکتریکی میشود، بلکه مزایای فنی و اقتصادی زیادی هم به دنبال دارد. در ادامه به برخی از مهمترین دلایل استفاده از سرسیم پرداختهایم:
- افزایش ایمنی: سرسیمها مانع از تماس مستقیم هادیهای برق با قطعات فلزی میشوند و خطر برق گرفتگی را به حداقل میرسانند.
- اتصال محکم و ایمن: با استفاده از سرسیم احتمال لق شدن یا جدا شدن سیم در اثر لرزش یا حرارت کاهش پیدا میکند.
- افزایش طول عمر تجهیزات: یک اتصال استاندارد و بدون جرقه، تا حد زیادی مانع از آسیب دیدن ترمینالها خواهد شد.
- نظم در سیمکشی: با استفاده از انواع مختلف سرسیم، میتوان نظم و تمیزی بیشتری در تابلوهای برق به وجود آورد.
- سهولت در نصب و تعمیر: با استفاده از وایرشو و دیگر سرسیمها میتوان سیمها را در مدت زمان کوتاهتری قطع و وصل کرد.
- جلوگیری از خوردگی و اکسید شدن: استفاده از سرسیم برنجی در محیطهایی با رطوبت بالا، از اتصالات در برابر مواد شیمیایی تا حد زیادی محافظت میکند.
سخن پایانی
در این مقاله به معرفی انواع سرسیم اعم از وایرشو، گرد، دوشاخ، سوزنی، کولری، برنجی، کابلشو، موف و کانکتور پرداختیم و شما را با کاربردهای هریک از آنها آشنا کردیم. از آنجا که هرکدام از مدلهای سرسیم کاربردهای خاصی دارند، داشتن اطلاعات کافی درباره انواع سرسیم به شما در اتصال صحیح و ایمن کابلهای برق کمک زیادی میکند. به طور کلی استفاده از این قطعات مزایای متعددی چون افزایش ایمنی، زیبایی، دوام بیشتر تجهیزات و سهولت تعمیرات را به دنبال خواهد داشت. در آخر شما میتوانید از محصولات برند تی کاس سایت بازاری دیدن کنید. سرسیم فشاری تی کا اس و سرسیم فشاری اکوترم دو برند محبوب این ابزار کاربردی هستند که در بازاری با قیمت مناسب عرضه می شوند.
