بهترین روش اتصال دو سیم برق

در برق‌کشی و سیستم‌های الکترونیک، اتصال صحیح و استاندارد دو سیم، نقش مهمی در ایمنی و انتقال صحیح انرژی دارد. ‏برای اتصال کابل‌های برق روش‌های مختلفی وجود دارد که از جمله آنها باید به پیچاندن، لحیم‌کاری، استفاده از ترمینال، ‏کانکتور یا کابلشو اشاره کنیم. احتمالا تا الان این سوال در ذهنتان شکل گرفته که بهترین روش اتصال دو سیم برق کدام ‏است؟ در رابطه با پاسخ این سوال باید بگوییم انتخاب روش مناسب اتصال سیم‌های برق به عواملی چون نوع سیم، میزان ‏جریان عبوری، ولتاژ، شرایط محیطی و … بستگی دارد. اگر می‌خواهید با بهترین روش اتصال کابل برق و مراحل انجام آن آشنا ‏شوید، پیشنهاد می‌کنیم ادامه مطلب را از دست ندهید. ‏

علامت اختصاری روی سیم و کابل

روش های اتصال دو سیم

همانطور که می‌دانید سیم‌ها استفاده بسیار گسترده‌ای در مدارهای الکتریکی دارند. از این رو اتصال صحیح آنها به یکدیگر و به ‏برد الکتریکی، اهمیت زیادی دارد. از جمله روش‌های رایجی که برای اتصال دو سیم به یکدیگر استفاده می‌شوند باید به موارد ‏زیر اشاره کنیم:‏

• پیچاندن
• ترمینال پیچی
• لحیم کاری
• پایانه اتصال ‏Heat Shrink Butt
• رابط ‏Crimp Butt
• بلوک ترمینال

در ادامه مقاله به توضیح هرکدام از موارد بالا می پردازیم.‏

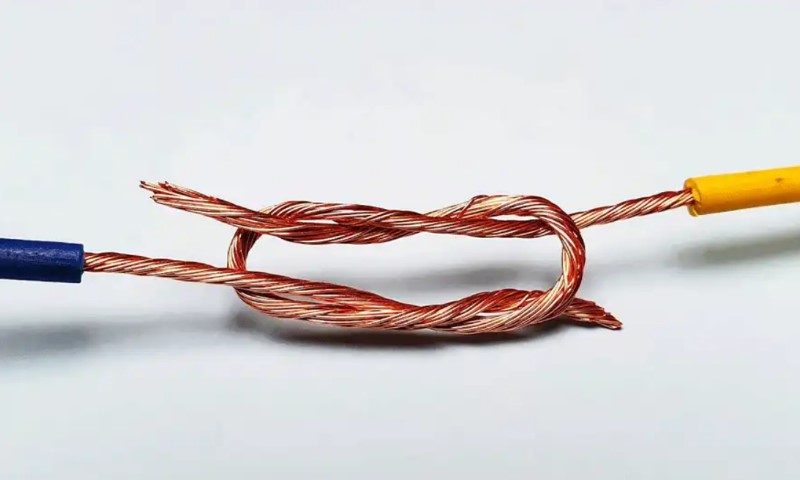

پیچاندن دو سیم

پیچاندن یا همان ‏‎(Twisting)‎‏ از انواع روش‌هایی است که برای ایجاد اتصال میان دو سیم استفاده می‌شود. لازم است بدانید ‏این روش اتصال ایمن و دائمی ندارد، اما می‌تواند برای تعمیر و اتصال‌های کوتاه مدت موثر باشد. از جمله مزایای این روش باید ‏به سرعت بالا، انجام آسان و به‌صرفه بودن اشاره کنیم. نحوه انجام این روش بسیار آسان است. به طوری که باید سر هر دو ‏سیم را لخت کرده و به هم بپیچید. سپس با استفاده از چسب برق (لنت برق) محل اتصال را محکم کنید. ‏
با خرید چسب برق می‌توان یک پوشش مناسب برای سیم به وجود آورد و از تماس عوامل خارجی با سیم جلوگیری کرد. ‏همچنین استفاده از لنت برق مانع از بروز خطرات احتمالی مانند اتصال کوتاه و آتش‌سوزی خواهد شد. با اینکه این روش سریع ‏و آسان است، اما انجام آن توصیه نمی‌شود زیرا نوار برق به دلیل گرمایی که سیم به آن وارد می‌کند به مرور قدرت چسبندگی ‏خود را از دس داده و ممکن است جابه‌جا شود. این موضوع باعث شده سیم لخت در معرض عوامل خارجی قرار بگیرد و ‏موجب بروز حوادث خطرناکی شود. ‏

راهنمای کامل انتخاب چسب برق

اتصال دو سیم با استفاده از ترمینال پیچی

روش بعدی که می‌توان از آن برای اتصال دو سیم استفاده کرد، ترمینال‌های پیچی هستند. این ترمینال‌های مخروطی، دوام ‏بالایی داشته و عایق‌بندی ایمن و مناسبی را برای دو سیم ایجاد می‌کنند. شیوه کارکرد این ترمینال‌ها بدین صورت است که ‏وقتی دو سیم به ترمینال وارد می‌شوند، با مهره درون این قطعه تماس پیدا کرده و با پیچاندن مهره در جهت عقربه‌های ‏ساعت، اتصال میان دو سیم محکم می‌شود. ‏
ترمینال‌ها دارای رنگ‌بندی و سایزبندی مختلفی هستند و کاربرد زیادی در اتصالات شبکه برق دارند. استفاده از ترمینال برای ‏اتصال دو سیم با قطرهای متفاوت گزینه بسیار مناسبی است. همچنین با استفاده از این روش می‌توانید به صورت همزمان 2، ‏‏3 یا حتی 4 سیم را به یکدیگر متصل کنید. نکته‌ای که لازم است بدانید اینست که در این روش اتصال چندان محکم نیست و ‏ممکن است در اثر یک کشیدگی قوی قطع شود. پس هنگام اتصال سیم‌ها به این نکته توجه داشته باشید.

علت آتش سوزی کابل برق چیست؟ چطور از آن جلوگیری کنیم؟

اتصال دو سیم به کمک لحیم کاری

یکی از رایج‌ترین و همچنین ایمن‌ترین روش‌هایی که می‌توانید برای اتصال دو سیم انتخاب کنید، لحیم‌کاری است. این روش ‏یک اتصال قوی ایجاد کرده و اگر به شکل صحیح انجام شود، نسبت به دیگر روش‌ها مقاومت بالاتری از خود نشان می‌دهد. ‏برای لحیم‌کاری باید ابتدا دو سیم را به مقدار مناسب لخت کرده و روی هم قرار دهید. سپس با استفاده از هویه و سیم قلع، ‏محل اتصال را لحیم‌کاری کنید. ‏
اگر اتصال به درستی انجام شده باشد، باید محل لحیم‌کاری براق و صاف باشد. بهتر است پس از لحیم‌کاری سیم‌ها را با دست ‏بکشید تا اتصال صحیح آنها اطمینان داشته باشید. به طور کلی اتصال سیم‌ها از طریق لحیم‌کاری، باعث ایجاد رسانایی بالایی ‏در محل اتصال می‌شود و جریان برق را بدون مقاومت عبور می‌دهد. ‏
البته ناگفته نماند که انجام این روش هنگامی که سیم‌ها قطر متفاوتی دارند و یا یکی از آنها رشته‌ای و دیگر مفتولی است کمی ‏دشوار می‌شود. اگر قصد داشتید دو سیم لعابی را از طریق لحیم‌کاری به یکدیگر وصل کنید، باید ابتدا عایق روی کار را از طریق ‏سوزاندن بردارید تا بتوانید لحیم‌کاری انجام دهید. ‏

استفاده از پایانه اتصال دو سیم ‏Heat Shrink Butt

با رابط‌های ‏Heat Shrink Butt‏ شما می‌توانید علاوه بر داشتن یک اتصال قوی و ایمن، محل اتصال را نیز عایق‌بندی ‏کنید. برای اتصال سیم‌ها از طریق پایانه اتصال باید ابتدا رابط را از یکی از سیم‌ها رد کنید. سپس دو سیم را به هم بپیچید و ‏رابط را روی اتصال قرار دهید. در آخر محل اتصال را با کمک یک دستگاه حرارتی مانند هیتر گرم کنید. ‏
درون این لوله‌ها موادی وجود دارد که اتصال لحیم دو سیم را انجام می‌دهد. به طوری که با گرما دادن رابط، لحیم درون آن ‏ذوب شده و بین سیم‌ها اتصال ایجاد می‌کند. همچنین با حرارت دادن این رابط‌ها پوشش آنها نیز جمع شده و مانند یک عایق ‏برای سیم‌ها عمل می‌کند. ناگفته نماند که این رابط‌ها هزینه بالایی دارند و برای انجام امور جزئی گزینه مناسبی محسوب ‏نمی‌شوند.‏

 اشتباهات رایج در استفاده از چسب برق

استفاده از رابط ‏Crimp Butt

با این روش می‌توان یک اتصال قوی و با دوام بین سیم‌ها ایجاد کرد. برای انجام این روش به رابط‌های ‏Crimp Butt‏ و ‏دستگاه کریمپر نیاز داریم. در استفاده از ‏Crimp Butt‏ باید مانند روش قبل رابط را درون یکی از سیم‌ها بیندازید. سپس ‏سیم‌ها را روی یکدیگر گذاشته و رابط را روی آنها قرار دهید. در آخر با استفاده از کریمپر رابط را فشرده کنید. ‏
در این روش محل اتصال به شکل محکم و ایمن فشرده می‌شود. با استفاده از این رابط‌ها استحکام اتصال بسیار بالا بوده و ‏می‌توان از آن در شرایط‌ سخت مثل پروژه‌های متحرک یا شرایط محیطی نامناسب استفاده کرد. لازم است بدانید در این روش ‏اتصال غیر قابل بازگشت خواهد بود. ‏

اتصال دو سیم به کمک بلوک ترمینال

بلوک ترمینال یکی از سریع‌ترین راه‌هایی است که می‌توانید از آن برای اتصال دو یا چند سیم به یکدیگر استفاده کنید. برای ‏انجام این روش تنها به یک ترمینال و یک پیچ‌گوشتی نیاز دارید. برای اتصال سیم‌ها با استفاده از بلوک ترمینال باید ابتدا سیم ‏را در یک طرف ترمینال قرار داده و سپس با کمک پیچ‌گوشتی پیچ روی آن را محکم کنید. با انجام این کار تیغه فلزی زیر پیچ ‏بر روی سیم قرار گرفته و باعث ایجاد ارتباط الکتریکی می‌شود. ‏
از مزیت‌های این روش باید به اتصال سیم‌ها در تعداد بالا اشاره کنیم. به طوری که می‌توانید با یک بلوک ترمینال چندین سیم ‏را به طور همزمان وصل کنید. دقت داشته باشید که در انجام این روش سیم‌ها باید به اندازه‌ای لخت باشند که بتوانند حداقل ‏نیم دور به دور پیچ بچرخند تا اتصال محکمی داشته باشند.

کلام آخر

در این مقاله به بررسی بهترین روش اتصال دو سیم برق پرداختیم و شما را با شیوه انجام این روش‌ها آشنا کردیم. از آنجا که ‏اتصال نادرست سیم‌ها می‌تواند بسیار خطرناک باشد، باید در انجام این روش‌ها دقت کافی داشته باشید تا با حوادثی چون ‏اتصال کوتاه و یا آتش‌سوزی مواجه نشوید. شاید برخی روش‌های بالا در نگاه اول پر هزینه به نظر بیایند اما ایمنی بالاتری ‏داشته و در دراز مدت بدون مشکلی اتصال را حفظ می‌کنند. ‏
امیدواریم با مطالعه این مقاله به پاسخ سوالات خود رسیده باشید. ‏
