راهنمای خرید شیلنگ پنوماتیک

شیلنگ پنوماتیک یکی از اجزای حیاتی در سیستم‌های هوای فشرده است که وظیفه انتقال هوا از کمپرسور به تجهیزات و ابزارهای مختلف را بر عهده دارد. انتخاب شیلنگ مناسب تأثیر مستقیمی بر عملکرد، ایمنی و طول عمر تجهیزات پنوماتیک دارد. با توجه به تنوع بالای شیلنگ‌های موجود در بازار، عواملی مانند جنس، فشار کاری، انعطاف‌پذیری، مقاومت در برابر سایش و شرایط محیطی باید هنگام خرید مورد توجه قرار گیرند. در این مقاله با انواع شیلنگ پنوماتیک، کاربردهای هر نوع و نکات مهم برای انتخاب بهترین گزینه آشنا می‌شویم تا بتوانید متناسب با نیاز کاری خود انتخابی مطمئن داشته باشید.

شیلنگ پنوماتیک چیست؟

شیلنگ پنوماتیک جزء شیلنگ‌های انعطاف‌پذیر است که در سیستم‌های پنوماتیک برای انتقال هوای فشرده از کمپرسور به تجهیزات مختلف مانند جک‌های پنوماتیک، شیرها، ابزارهای بادی و ماشین‌آلات صنعتی استفاده می‌شود. این نوع شیلنگ با شیلنگ‌های هیدرولیک تفاوت دارند؛ زیرا شیلنگ پنوماتیک برای انتقال هوا یا گازهای فشرده طراحی شده است، در حالی که شیلنگ‌های هیدرولیک برای انتقال سیالاتی مانند روغن هیدرولیک و کار در فشارهای بسیار بالاتر مورد استفاده قرار می‌گیرند. البته در ادامه بیشتر به این تفاوت‌ها می‌پردازیم.

تفاوت شیلنگ پنوماتیک و شیلنگ هیدرولیک

تفاوت اصلی شیلنگ پنوماتیک و شیلنگ هیدرولیک در نوع سیال منتقل‌شده و شرایط کاری آن‌ها است. شیلنگ پنوماتیک برای انتقال هوای فشرده و گازها در سیستم‌های پنوماتیکی استفاده می‌شود، در حالی که شیلنگ هیدرولیک برای انتقال روغن و سیالات تحت فشار بالا طراحی شده است.

 شیلنگ‌های هیدرولیک در برابر فشار مقاومت بیشتری دارند، اما شیلنگ‌های پنوماتیک به دلیل وزن کمتر و انعطاف‌پذیری بالاتر، برای انتقال هوا گزینه مناسب‌تر و اقتصادی‌تری هستند. تفاوت اصلی این دو نوع شیلنگ در جدول زیر آمده است:

معیارهای مقایسه	شیلنگ پنوماتیک	شیلنگ هیدرولیک
سیال انتقالی	هوای فشرده و گازها	روغن و سیالات هیدرولیکی
فشار کاری	پایین‌تر	بسیار بالا
انعطاف‌پذیری	بیشتر	کمتر
کاربرد	سیستم‌های هوای فشرده	سیستم‌های قدرت هیدرولیک
مقاومت مکانیکی	متوسط	بسیار بالا

انواع شیلنگ پنوماتیک

شیلنگ‌های پنوماتیک با توجه به جنس، ساختار و نوع کاربرد در مدل‌های مختلفی تولید می‌شوند که هرکدام ویژگی‌ها و مزایای خاص خود را دارند. در ادامه انواع این شیلنگ را بررسی کرده‌ایم.

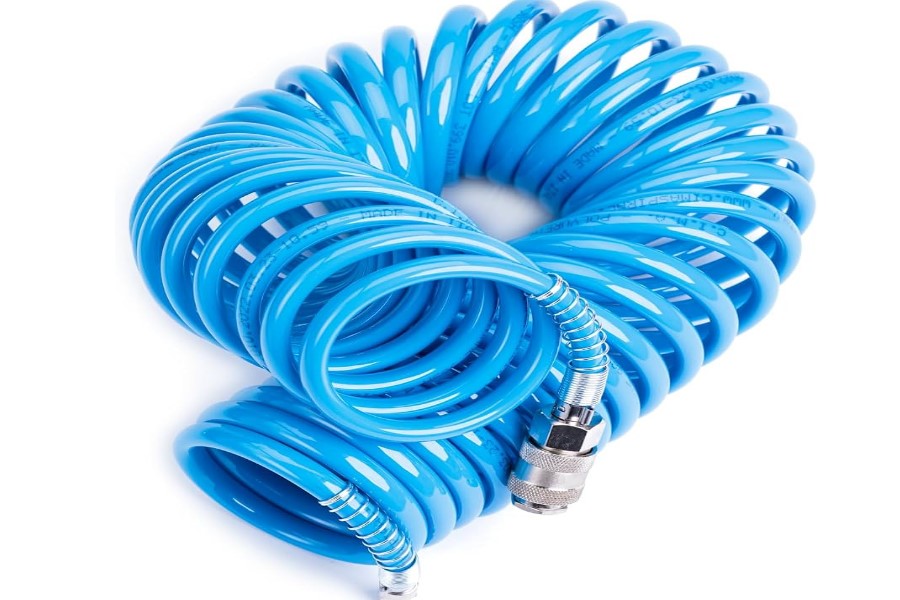

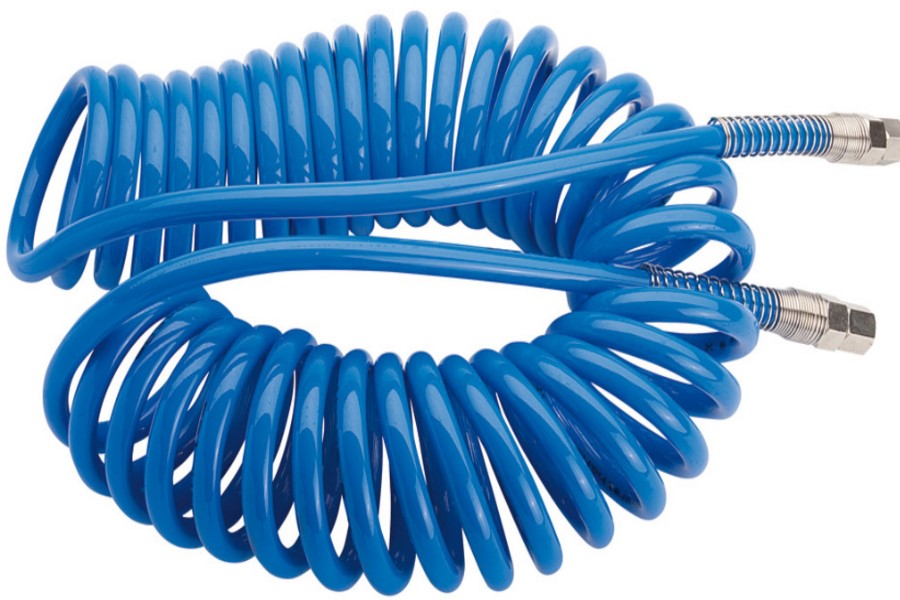

شیلنگ پنوماتیک مارپیچی

 یکی از انواع پرکاربرد این شیلنگ‌ها است که با طراحی فنری یا حلقه‌ای، امکان کشیده شدن و جمع شدن آسان را فراهم می‌کند. این نوع شیلنگ فضای کمی اشغال می‌کند، انعطاف‌پذیری بالایی دارد، به راحتی جابجا می‌شود و مقاومت مناسبی در برابر سایش نشان می‌دهد. شیلنگ‌های مارپیچی بیشتر در تعمیرگاه‌های خودرو، ابزارهای بادی و تجهیزات صنعتی قابل حمل استفاده می‌شوند و برای محیط‌هایی که نیاز به حرکت زیاد و استفاده مکرر از شیلنگ وجود دارد، گزینه‌ای مناسب هستند.

تفاوت شیلنگ  PVC، لاستیکی و پلی‌اورتان

شیلنگ پنوماتیک تقویت‌شده

نوع دیگری از شیلنگ‌های پنوماتیک است که در آن یک لایه تقویتی از الیاف مصنوعی یا رشته‌های فلزی استفاده می‌شود. این لایه تحمل فشار، مقاومت در برابر پارگی، ضربه و سایش شیلنگ‌های پنوماتیک را افزایش می‌دهد. شیلنگ‌های تقویت‌شده در محیط‌های صنعتی سخت، سیستم‌های انتقال هوا و گاز و کاربردهایی که شیلنگ در معرض روغن، گریس یا مواد شیمیایی قرار دارد، استفاده می‌شوند.

شیلنگ پلی‌یورتان

یکی از محبوب‌ترین و پرکاربردترین انواع شیلنگ پنوماتیک از جنس پلی یورتان است که به دلیل وزن کم، انعطاف‌پذیری بالا، مقاومت عالی در برابر سایش و نصب آسان، در بسیاری از سیستم‌های پنوماتیک مورد استفاده قرار می‌گیرد. شیلنگ‌های PU در برابر شرایط محیطی مقاومت مناسبی دارند و بیشتر در ربات‌های صنعتی، سیستم‌های اتوماسیون و تجهیزات پنوماتیک کارخانه‌ها استفاده می‌شوند. ترکیب مناسب دوام، انعطاف‌پذیری و وزن پایین باعث شده است شیلنگ پلی‌یورتان برای بسیاری از کاربردهای صنعتی یک انتخاب ایده‌آل باشد.

شیلنگ لاستیکی

شیلنگ‌های لاستیکی نیز یکی از گزینه‌های رایج در سیستم‌های پنوماتیک هستند که نسبت به مدل‌های پلی‌یورتان وزن بیشتری دارند، اما مقاومت بالایی در برابر فشار، روغن و مواد چرب ارائه می‌دهند. این نوع شیلنگ‌ها به دلیل دوام بالا و مقاومت مناسب در شرایط کاری سخت، بیشتر در کاربردهای صنعتی سنگین استفاده می‌شوند. با این حال، وزن بیشتر و انعطاف‌پذیری کمتر نسبت به شیلنگ‌های PU از جمله محدودیت‌های آنها محسوب می‌شود.

تولید شیلنگ پنوماتیک: نگاهی عمیق به فرایند ساخت و انواع شیلنگ ها

شیلنگ هیبریدی

شیلنگ‌های هیبریدی از ترکیب چند نوع پلیمر ساخته می‌شوند و مزایای مواد مختلف را در یک محصول ارائه می‌دهند. این شیلنگ‌ها انعطاف‌پذیری بالا، مقاومت سایشی مناسب، مقاومت شیمیایی خوب و وزن کمتر نسبت به شیلنگ‌های لاستیکی دارند. شیلنگ‌های هیبریدی برای صنایعی که به دوام بالا، سهولت استفاده و قابلیت جابه‌جایی مناسب نیاز دارند، گزینه‌ای کاربردی و قابل اعتماد محسوب می‌شوند.

در جدول پایین به مقایسه بین شیلنگ‌های پنوماتیک از جنس پلی یورتان، لاستیک، پی وی سی و نایلون پرداخته‌ایم.

ویژگی ها	پلی یورتان	پی وی سی	لاستیکی	نایلون
مقاومت در برابر اشعه UV	عالی	ضعیف	متوسط	خوب
انعطاف‌پذیری در دمای پایین	عالی	ضعیف	متوسط	خوب
مقاومت در برابر هیدرولیز (رطوبت و آب)	عالی	ضعیف	متوسط	ضعیف
مقاومت در برابر سایش	عالی	ضعیف	متوسط	ضعیف
انعطاف‌پذیری کلی	عالی	متوسط	متوسط	کم

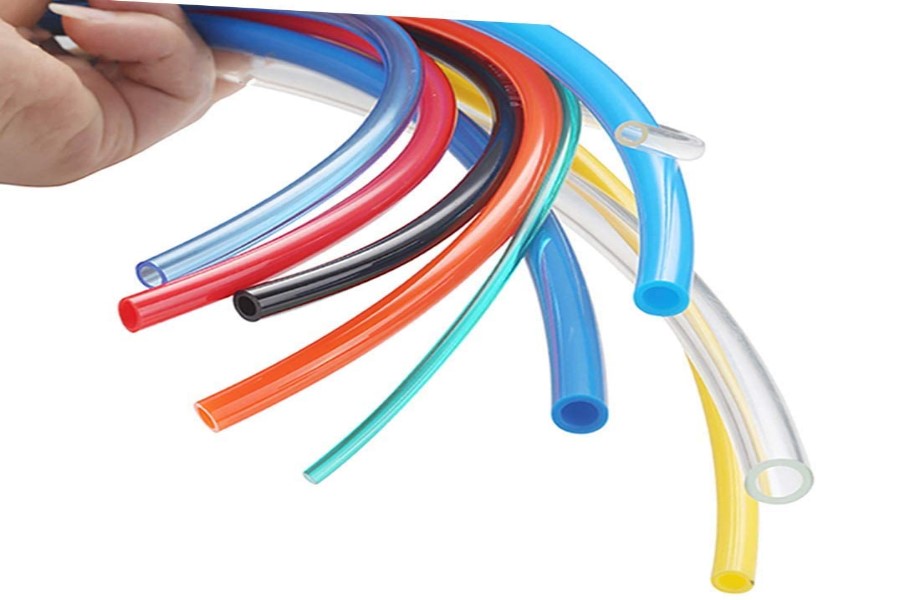

نکات مهم انتخاب شیلنگ پنوماتیک مناسب

انتخاب شیلنگ پنوماتیک مناسب بر عملکرد، ایمنی و طول عمر سیستم هوای فشرده تأثیر مستقیم دارد. به همین دلیل زمان خرید این نوع شیلنگ باید عواملی مانند فشار کاری، قطر داخلی، طول شیلنگ، جنس، نوع اتصالات و شرایط محیطی را بررسی کنید تا بهترین عملکرد را در شرایط کاری موردنظر برایتان ارائه دهد.

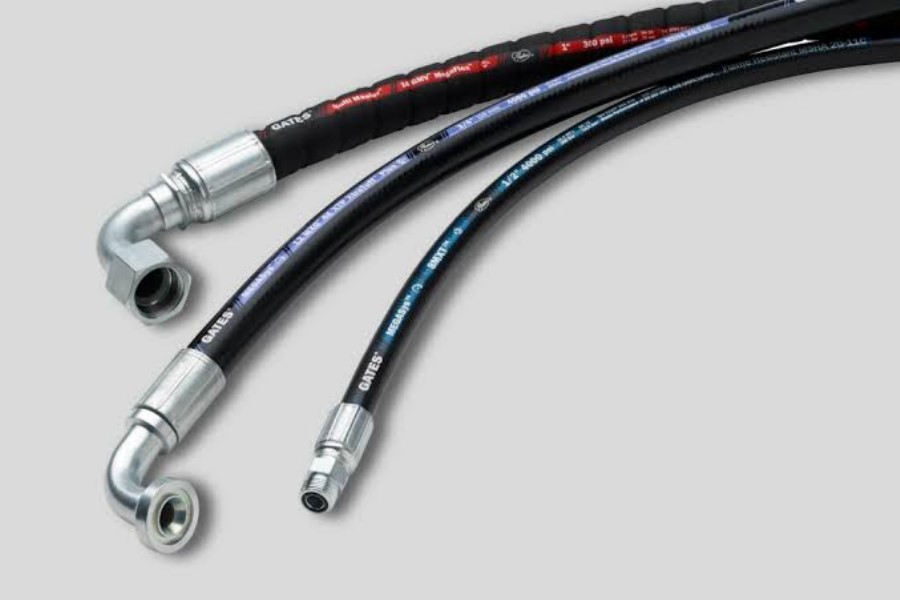

فشار کاری شیلنگ

یکی از مهم‌ترین پارامترها در انتخاب شیلنگ پنوماتیک، حداکثر فشار قابل تحمل شیلنگ است. همه شیلنگ‌هایی که در بازار مشاهده می‌کنید حدوده فشار کاری مشخصی است که با یک عدد نشان داده می‌شود. این عدد به شما می‌گوید شیلنگ پنوماتیک تا چه میزان فشار هوا را می‌تواند بدون آسیب تحمل کند. پس همیشه باید شیلنگی انتخاب شود که فشار کاری آن بیشتر از حداکثر فشار سیستم باشد تا از ترک‌خوردگی، نشتی یا ترکیدن شیلنگ جلوگیری شود.

برای مثال، اگر فشار کاری سیستم پنوماتیک ۸ بار باشد، بهتر است از شیلنگی با تحمل فشار حداقل ۱۰ بار یا بیشتر استفاده کنیدد. انتخاب شیلنگ با ضریب ایمنی مناسب باعث افزایش عمر مفید شیلنگ و کاهش احتمال خرابی در شرایط کاری سخت می‌شود.

قطر داخلی شیلنگ

قطر داخلی شیلنگ روی میزان جریان هوا و عملکرد ابزارهای پنوماتیک تأثیر مستقیم دارد. شیلنگ‌هایی با قطر داخلی کوچکتر وزن کمتر و انعطاف‌پذیری بیشتری دارند و برای ابزارهای سبک و کاربردهای عمومی مناسب هستند.

در مقابل، شیلنگ‌هایی با قطر داخلی بزرگتر امکان عبور حجم هوای بیشتری را فراهم کرده و افت فشار در مسیر را کاهش می‌دهند. به همین دلیل برای ابزارهای پرمصرف مانند آچار بادی، چکش پنوماتیک یا تجهیزات صنعتی قدرتمند، استفاده از شیلنگ با قطر داخلی بزرگتر توصیه می‌شود. انتخاب قطر مناسب باید بر اساس میزان مصرف هوای ابزار (CFM)، طول مسیر انتقال هوا و ظرفیت کمپرسور انجام شود، زیرا قطر نامناسب می‌تواند قدرت ابزار و راندمان سیستم را کم کند.

استانداردهای شیلنگ هیدرولیک

طول شیلنگ

طول شیلنگ یکی دیگر از عوامل مهم در انتخاب شیلنگ پنوماتیک است. اگرچه شیلنگ‌های بلندتر آزادی حرکت بیشتری ایجاد می‌کنند و امکان کار در فاصله دورتر از کمپرسور را فراهم می‌سازند. اما افزایش طول شیلنگ می‌تواند باعث افزایش اصطکاک داخلی و کاهش فشار هوا در انتهای مسیر شود.

برای کاربردهای سبک و ابزارهایی که به جریان هوای زیادی نیاز ندارند، شیلنگ‌های بلندترمشکل خاصی ایجاد نمی‌کنند. اما در سیستم‌هایی که ابزار به فشار و دبی هوای بالا نیاز دارد، بهتر است طول شیلنگ تا حد امکان کوتاه و متناسب با نیاز کاری انتخاب شود.

جنس شیلنگ پنوماتیک

جنس شیلنگ در دوام، انعطاف‌پذیری و مقاومت آن در برابر شرایط محیطی نقش مهمی دارد. شیلنگ‌های پلی‌یورتان (PU) وزن کم، انعطاف بالا و مقاومت سایشی مناسبی دارند و برای بسیاری از کاربردهای صنعتی و اتوماسیون گزینه‌ای ایده‌آل هستند. اما اگر به دنبال شیلنگ‌های ارزان‌تر هستید، شیلنگ‌های PVC گزینه‌ بهتری هستند و برای کاربردهای عمومی پیشنهاد می‌شوند. البته  انعطاف‌پذیری و مقاومت آن‌ها در شرایط سخت کمتر است. شیلنگ‌های لاستیکی نیز مقاومت خوبی در برابر فشار، روغن و شرایط کاری سنگین دارند، اما وزن بیشتری دارند.

بنابراین هنگام انتخاب جنس شیلنگ باید عواملی مانند دمای محیط، میزان سایش، تماس با مواد شیمیایی، رطوبت و میزان جابجایی شیلنگ توجه داشته باشید.

نوع اتصالات

اتصالات شیلنگ پنوماتیک باید از نظر اندازه، جنس و نوع اتصال با شیلنگ و تجهیزات سیستم سازگار باشند. استفاده از اتصالات نامناسب می‌تواند باعث نشتی هوا، کاهش فشار و کاهش راندمان سیستم شود. در محیط‌های مرطوب یا صنعتی که احتمال خوردگی وجود دارد، استفاده از اتصالات مقاوم مانند استیل ضدزنگ باعث افزایش دوام سیستم می‌شود. همچنین انتخاب اتصالات سریع می‌تواند نصب و جداسازی شیلنگ را آسان‌تر کند.

شرایط محیطی و دمای کاری

محیط استفاده از شیلنگ بر انتخاب نوع مناسب آن تأثیر زیادی دارد. اگر شیلنگ در فضای باز استفاده می‌شود، باید در برابر عواملی مانند نور خورشید، اشعه UV، رطوبت، تغییرات دمایی و سایش مقاومت کافی داشته باشد. برای محیط‌های سرد، شیلنگی باید انتخاب شود که در دماهای پایین انعطاف خود را حفظ کند و دچار ترک‌خوردگی نشود. همچنین در محیط‌هایی که شیلنگ با روغن یا مواد شیمیایی تماس دارد، باید از مدل‌هایی با مقاومت شیمیایی مناسب استفاده کرد.

شیلنگ آبنما فنر دار چیست و چه کاربردی دارد؟

میزان انعطاف‌پذیری

انعطاف‌پذیری شیلنگ در کاربردهایی که نیاز به حرکت مداوم وجود دارد اهمیت زیادی دارد. شیلنگ‌های انعطاف‌پذیرتر راحت‌تر نصب می‌شوند، فضای کمتری اشغال می‌کنند و احتمال پیچ‌خوردگی آن‌ها کمتر است. برای ابزارهای دستی و تجهیزات متحرک، شیلنگ‌های پلی‌یورتان و هیبریدی انتخاب مناسبی هستند، در حالی که برای کاربردهای ثابت صنعتی ممکن است مقاومت مکانیکی اهمیت بیشتری داشته باشد.

کاربردهای شیلنگ پنوماتیک

شیلنگ پنوماتیک در بسیاری از صنایع برای انتقال هوای فشرده از کمپرسور به تجهیزات مختلف مورد استفاده قرار می‌گیرد. این شیلنگ‌ها به دلیل انعطاف‌پذیری بالا، وزن کم و مقاومت مناسب، نقش مهمی در عملکرد سیستم‌های پنوماتیک دارند. مهم‌ترین کاربردهای شیلنگ پنوماتیک عبارتند از:

صنایع تولیدی و اتوماسیون صنعتی

شیلنگ‌های پنوماتیک به دلیل سرعت انتقال هوا و قابلیت تحمل حرکت مداوم، برای سیستم‌های خودکار صنعتی بسیار مناسب هستند. به طوری که از آنها در خطوط تولید کارخانه‌ها برای انتقال هوای فشرده به جک‌های پنوماتیک، شیرهای کنترل، عملگرها و تجهیزات اتوماسیون استفاده می‌شود.

ماشین‌آلات و تجهیزات صنعتی

در دستگاه‌هایی مانند ماشین‌آلات CNC، دستگاه‌های بسته‌بندی، تجهیزات مونتاژ و ربات‌های صنعتی، شیلنگ پنوماتیک وظیفه رساندن هوای فشرده به بخش‌های مختلف دستگاه را بر عهده دارد و باعث حرکت دقیق و کنترل‌شده قطعات می‌شود.

تعمیرگاه‌های خودرو و ابزارهای بادی

 یکی از رایج‌ترین کاربردهای شیلنگ پنوماتیک در تعمیرگاه‌ها برای اتصال کمپرسور به ابزارهایی مانند آچار بادی، پیستوله رنگ، میخکوب، منگنه‌کوب و دستگاه‌های بادگیری است. در این کاربردها، شیلنگ باید انعطاف‌پذیری و مقاومت سایشی مناسبی داشته باشد.

صنایع ساختمانی

در پروژه‌های ساختمانی از شیلنگ‌های پنوماتیک برای تأمین هوای مورد نیاز ابزارهایی مانند چکش بادی، دریل پنوماتیک، میخکوب و تجهیزات تخریب استفاده می‌شود. مقاومت در برابر ضربه و شرایط محیطی سخت، از ویژگی‌های مهم شیلنگ‌های مورد استفاده در این حوزه است.

صنایع کشاورزی و تجهیزات فضای باز

 شیلنگ‌های پنوماتیک در برخی ماشین‌آلات کشاورزی و تجهیزات بیرونی برای انتقال هوای فشرده کاربرد دارند. در این شرایط، انتخاب شیلنگ‌های مقاوم در برابر نور خورشید، رطوبت و تغییرات دما اهمیت زیادی دارد.

سیستم‌های ترمز و کنترل پنوماتیکی

در وسایل نقلیه سنگین مانند کامیون‌ها و قطارها، از شیلنگ‌های پنوماتیک در سیستم‌های ترمز هوایی و تجهیزات کنترلی استفاده می‌شود. این شیلنگ‌ها باید توانایی تحمل فشار مناسب و عملکرد مطمئن در شرایط مختلف را داشته باشند.

جمع‌بندی

انتخاب شیلنگ مناسب باعث کاهش خرابی‌ها، افزایش بهره‌وری سیستم پنوماتیک و کاهش هزینه‌های تعمیر و نگهداری در بلندمدت خواهد شد. البته نحوه مراقبت شما از این شیلنگ هم در افزایش عمر آن مهم است. پس با بررسی دوره‌ای سطح شیلنگ نشانه‌هایی مانند سخت شدن، ترک‌خوردگی یا فرسایش زودهنگام را پیدا و از کشیده شدن طولانی‌مدت شیلنگ روی اجسام تیز و سطوح زبر جلوگیری کنید. استفاده از روکش‌های محافظ، کانال کابل یا زنجیرهای هدایت‌کننده برای محافظت از مسیر عبور شیلنگ هم نکته دیگری است که در کنار راهنمای خرید شیلنگ پنوماتیک باید به آن اشاره کنیم.
