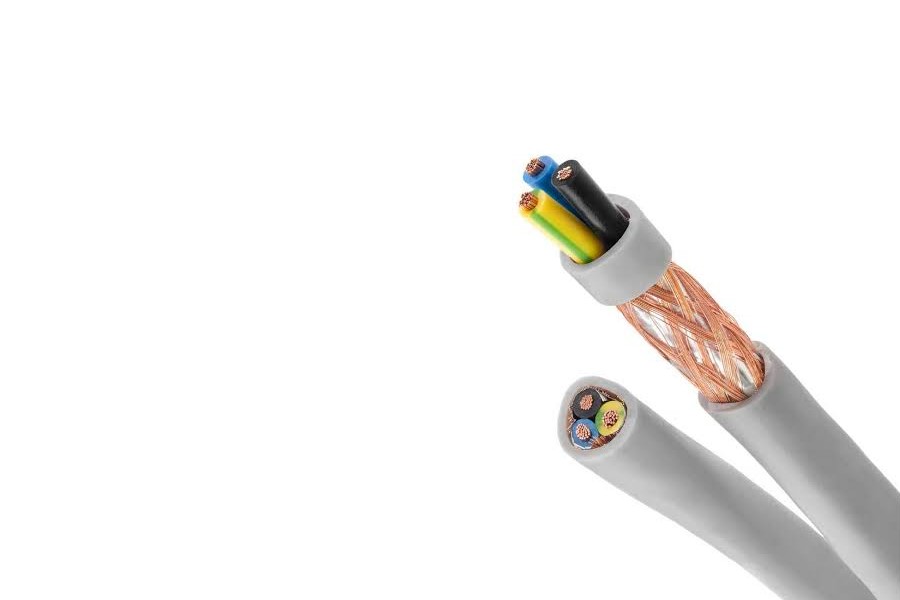

کابل شیلددار چیست؟ بررسی کامل و انواع آن

در بسیاری از سیستم‌های الکتریکی و ارتباطی، وجود نویز و تداخلات الکترومغناطیسی می‌تواند باعث کاهش کیفیت سیگنال و اختلال در عملکرد تجهیزات شود. کابل شیلددار  (Shielded Cable) با داشتن یک لایه محافظ فلزی، راهکاری مؤثر برای کاهش این مشکلات و افزایش پایداری انتقال اطلاعات ارائه می‌دهد. این کابل‌ها در صنایع مختلف، شبکه‌های کامپیوتری، تجهیزات حساس و سیستم‌های مدرن کاربرد گسترده‌ای دارند. در ادامه با ساختار، انواع، کاربردها و مزایا و معایب کابل شیلددار بیشتر آشنا می‌شویم.

کابل شیلددار چیست؟

کابل شیلددار نوعی کابل است که هادی‌های داخلی آن توسط یک لایه رسانای محافظ پوشانده شده‌اند. این لایه از جنس فویل آلومینیومی، فویل مسی یا شبکه‌ای از سیم‌های فلزی بافته‌شده و وظیفه اصلی آن محافظت از سیگنال در برابر تداخل الکترومغناطیسی (EMI) است.

استفاده از این نوع کابل زمانی اهمیت بیشتری پیدا می‌کند که کابل در نزدیکی منابع تولید نویز مانند تجهیزات ولتاژ بالا، موتورهای الکتریکی، کابل‌های قدرت یا تجهیزات الکترونیکی حساس نصب شود. شیلد کابل علاوه بر جلوگیری از ورود نویز به سیگنال، از انتشار امواج مزاحم تولیدشده توسط خود کابل هم جلوگیری می‌کند.

جریان مجاز کابل چقدر است؟

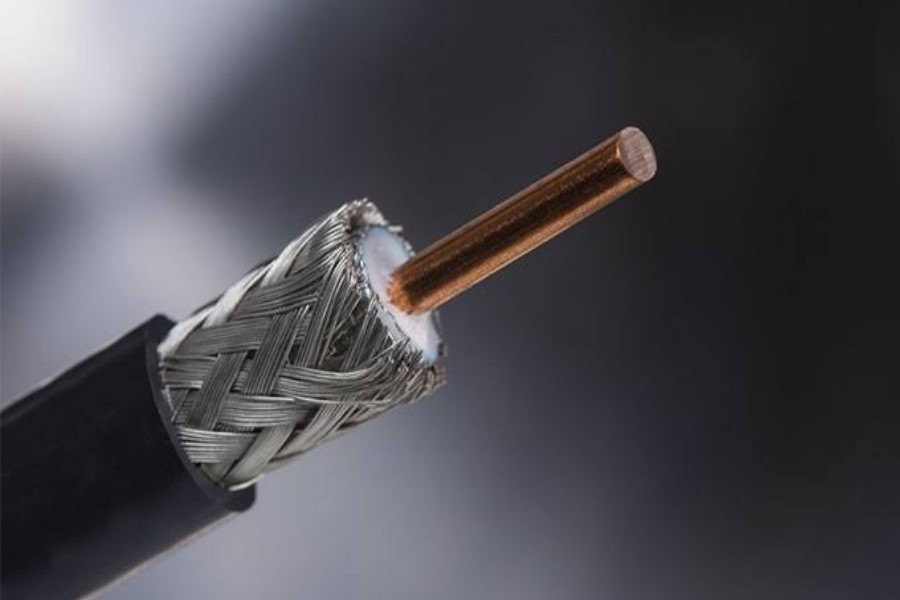

کاربرد کابل شیلددار چیست؟

کابل شیلددار به دلیل داشتن لایه محافظ فلزی، برای جلوگیری از ورود و خروج نویزهای الکترومغناطیسی و حفظ کیفیت سیگنال در محیط‌های حساس استفاده می‌شود. این کابل‌ در مکان‌هایی که تجهیزات الکتریکی، کابل‌های قدرت یا منابع ایجادکننده نویز وجود دارد، اختلالات را کاهش و پایداری انتقال اطلاعات را افزایش می‌دهد.

یکی از مهم‌ترین کاربردهای کابل شیلددار در شبکه‌های کامپیوتری و مخابراتی است. کابل‌های شبکه شیلددار مانند S/FTP و F/UTP در مراکز داده، شبکه‌های صنعتی و سیستم‌های ارتباطی استفاده می‌شوند تا از کاهش سرعت، خطای انتقال داده و قطع ارتباط ناشی از نویز جلوگیری کنند. همچنین کابل‌های کواکسیال شیلددار در سیستم‌های تلویزیونی، دوربین مداربسته، تجهیزات رادیویی و انتقال سیگنال‌های فرکانس بالا کاربرد دارند.

کابل‌های شیلددار در صنایع، اتوماسیون، تجهیزات پزشکی و خودروهای برقی نیز استفاده می‌شوند. به طوری که در سیستم‌های صنعتی برای اتصال سنسورها، موتورهای الکتریکی و تجهیزات کنترلی، در تجهیزات پزشکی برای جلوگیری از اختلال در سیگنال‌های حساس و در خودروهای برقی برای محافظت از مدارهای ولتاژ بالا در برابر نویز استفاده می‌شوند. پس با این توصیفات باید بگوییم هر جا که کیفیت و پایداری سیگنال اهمیت داشته باشد، رد پای کابل شیلددار را پیدا می‌کنید که در مقایسه با کابل بدون شیلد گزینه بهتری است.

مزایا و معایب کابل شیلددار

این نوع کابل مزایا و معایبی هم دارد و نمی‌توان گفت یک کابل بی‌نقص و ایراد است. البته مزایای آن بیشتر از معایب است و اگر به طور کامل به همه آنها بپردازیم بهتر می‌توانید تصمیم بگیرید. برای مثال همانطور که گفتیم کابل شیلددار به دلیل داشتن لایه محافظ فلزی، مقاومت بالایی در برابر تداخلات الکترومغناطیسی و نویزهای محیطی دارد. این ویژگی باعث می‌شود کیفیت انتقال سیگنال حفظ شده و خطاهای ارتباطی، افت داده و اختلال در عملکرد تجهیزات کاهش پیدا کند. البته مزایای کابل شیلددار بیشتر از این است که در ادامه به آنها پرداخته‌ایم.

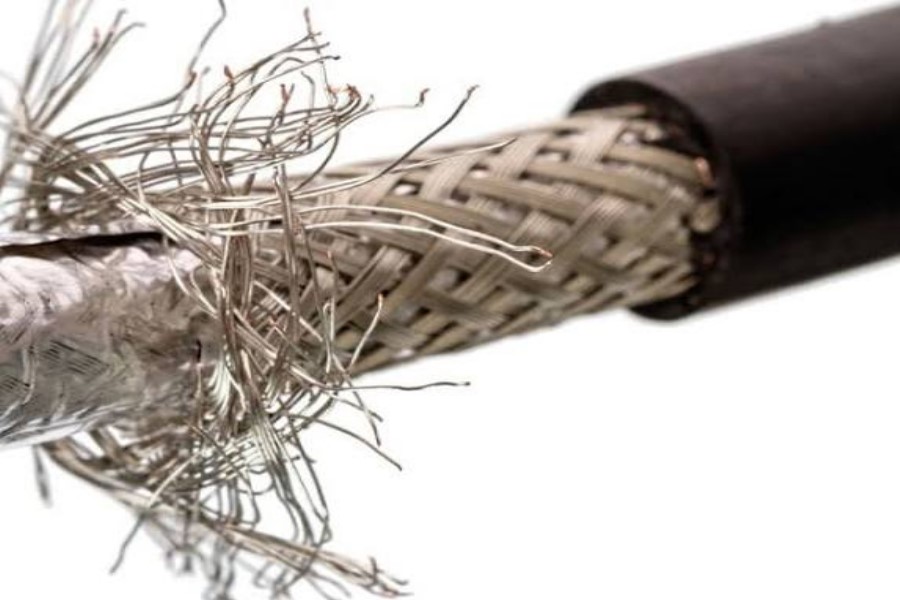

مزایای کابل شیلددار

از دیگر مزایای کابل شیلددار می‌توان به افزایش امنیت و پایداری انتقال اطلاعات اشاره کرد. شیلد کابل علاوه بر جلوگیری از ورود نویز خارجی، مانع انتشار امواج مزاحم تولیدشده توسط خود کابل می‌شود. همچنین استفاده از این کابل در سیستم‌هایی مانند شبکه‌های کامپیوتری، تجهیزات پزشکی، سیستم‌های کنترل صنعتی و خودروهای برقی، باعث افزایش طول عمر و عملکرد بهتر تجهیزات می‌شود.

معایب کابل شیلددار

مهم‌ترین عیب کابل شیلددار، قیمت بالاتر نسبت به کابل افشان و کابل زره دار و سایر کابل‌هاست. وجود لایه‌های محافظ مانند فویل یا بافت فلزی باعث افزایش هزینه تولید کابل می‌شود. همچنین این کابل‌ها وزن بیشتری دارند و به دلیل ساختار پیچیده‌تر، نصب، خم‌کاری و اتصال آن‌ها نیازمند دقت بیشتری است.

یکی دیگر از محدودیت‌های کابل شیلددار، نیاز به اتصال صحیح شیلد به سیستم ارت (زمین) است. اگر شیلد به درستی نصب یا زمین نشود، ممکن است عملکرد حفاظتی آن کم و یا حتی باعث ایجاد نویزهای ناخواسته شود. همچنین برخی مدل‌های شیلددار نسبت به کابل‌های معمولی انعطاف‌پذیری کمتری دارند و برای مسیرهای بسیار محدود یا متحرک انتخاب مناسبی نباشند.

کابل زره دار چیست؟ چه تفاوتی با کابل معمولی دارد؟

انواع شیلد در کابل اترنت (Ethernet Cable)

اگر به یک فروشگاه آنلاین عرضه کابل سر بزنید و کابل شبکه بخواهید حتما از شما می‌پرسند کدام نوع؟ همین‌جاست که باید انواع این محصول را بشناسید و ویژگی‌ها، مزایا و معایب آنها را هم بدانید تا بهترین خرید را داشته باشید. در کابل‌های شبکه اترنت، انواع مختلفی از شیلد وجود دارد که بر اساس میزان محافظت در برابر نویز دسته‌بندی می‌شوند. این کابل‌ها عبارتند از:

کابل UTP

کابل UTP ساده‌ترین نوع کابل شبکه است و در آن لایه شیلدی به چشم نمی‌خورد. این نوع کابل در برابر EMI بدون محافظ است و به همین دلیل نصب آن کار سختی نیست. قیمت کابل UTP کمتر از سایر کابل‌هاست و برای محیط‌های کم‌نویز پیشنهاد می‌شود. با این حال، در محیط‌های صنعتی یا مکان‌هایی که تجهیزات الکتریکی زیادی وجود دارد، احتمال افت کیفیت سیگنال در آنها بیشتر است.

کابل F/UTP

در کابل F/UTP یک لایه فویل محافظ، تمام زوج سیم‌های تابیده‌شده داخل کابل را به صورت یکجا پوشش می‌دهد. ساختار این کابل شامل روکش کابل، لایه فویل شیلد، زوج سیم‌های تابیده‌شده  و سیم تخلیه است. ناگفته نماند سیم تخلیه باید پس از نصب کانکتور، جریان‌های اضافی ایجادشده روی شیلد را به زمین منتقل کند.

مهم‌ترین مزایای کابل F/UTP شامل محافظت بهتر نسبت به UTP، کاهش نویزهای خارجی و هزینه مناسب‌تر نسبت به کابل‌های دارای شیلد مجزا برای هر زوج است. البته در این نوع کابل، خود زوج‌های سیم به صورت جداگانه شیلد نشده‌اند و فقط یک لایه محافظ کلی اطراف آن‌ها قرار دارد.

کابل U/FTP

در کابل U/FTP هر زوج سیم تابیده‌شده به صورت جداگانه با یک لایه فویل پوشانده می‌شود. برخلاف F/UTP که یک شیلد کلی دارد، در این مدل هر زوج سیم محافظ مخصوص خودش را دارد. مهم‌ترین مزایای کابل U/FTP داشتن مقاومت بسیار خوب در برابر EMI، کاهش تداخل بین زوج‌های سیم و کیفیت بالاتر برای انتقال داده است. با این حال قیمت آن بسیار بالاست و نسبت به کابل‌های بدون شیلد نصب و سوکت‌زنی سخت‌تری دارد. این نوع کابل در شبکه‌هایی که سرعت انتقال بالا و پایداری ارتباط اهمیت زیادی دارد، استفاده می‌شود.

کابل S/FTP

کابل S/FTP یکی از بهترین انواع کابل شبکه شیلددار است و بالاترین سطح حفاظت در برابر نویز را ارائه می‌دهد. این کابل ترکیبی از دو لایه شیلدینگ (یک لایه شیلد بافته‌شده در اطراف کل هادی‌ها و یک لایه فویل جداگانه برای هر زوج سیم) تشکیل شده است. به دلیل این ساختار، کابل S/FTP در برابر تداخلات الکترومغناطیسی بیشترین مقاومت را دارد.

از طرف دیگر بالاترین سطح محافظت EMI را ارائه می‌دهد و برای مراکز داده و شبکه‌های حساس مناسب است. حفظ کیفیت سیگنال در فواصل طولانی یکی دیگر از مزایای کابل S/FTP است. البته به اندازه مزایایی که دارد، نصب و ترمینیشن آن نسبت به کابل‌های معمولی پیچیده‌تر است و هزینه بیشتری دارد.

انواع کابل کواکسیال شیلددار

در کابل‌های کواکسیال، وجود شیلد ضروری است. به هر حال این کابل‌ها برای انتقال سیگنال‌های فرکانس بالا مانند تلویزیون، اینترنت کابلی و سیستم‌های RF استفاده می‌شوند. شیلد در این نوع کابل علاوه بر جلوگیری از ورود نویز، مانع خروج سیگنال رادیویی از داخل کابل نیز می‌شود. انواع کابل کواکسیال شیلددار نیز عبارتند از:

کابل کواکسیال با شیلد بافته‌شده

در این نوع کابل، لایه‌ای از سیم‌های مسی یا آلومینیومی به صورت شبکه‌ای بافته‌شده اطراف عایق داخلی قرار می‌گیرد. ساختار آن به ترتیب شامل روکش خارجی، شیلد بافته‌شده، دی‌الکتریک و هادی مرکزی است. شیلدبافته‌شده در این کابل باعث کاهش نویز الکترومغناطیسی شده و از انتشار سیگنال RF و کاهش افت سیگنال در مسیرهای طولانی جلوگیری می‌کند.

تفاوت کابل فیبر نوری و مسی چیست؟ کدام بهتر است؟

کابل کواکسیال دو شیلد

کابل دو شیلد دو لایه محافظ شامل یک لایه فویل آلومینیومی و یک لایه شیلد بافته‌شده فلزی دارد. این ترکیب باعث افزایش میزان محافظت در برابر نویز و انتقال بهتر سیگنال‌های فرکانس بالا می‌شود. در این کابل‌ها دیگر به بافت بسیار متراکم سیم‌های فلزی نیاز نیست و لایه فویل قادر به محافظت از کابل است.

مهم‌ترین مزایای کابل کواکسیال دو شیلد کاهش بهتر نویز نسبت به کابل تک‌شیلد است و به همین دلیل برای سیستم‌های تلویزیونی و RF استفاده می‌شود. همچنین این کابل در فواصل طولانی عملکرد مطلوبی دارد.

کابل کواکسیال چهار شیلد

کابل Quad Shield از چهار لایه محافظ شامل دو لایه فویل آلومینیومی و دو لایه شیلد بافته‌شده تشکیل شده است. این ساختار بالاترین سطح محافظت را در برابر نویزهای خارجی فراهم می‌کند. کاربردهای اصلی این کابل برای سیستم‌های ماهواره‌ای، تلویزیون کابلی، تجهیزات مخابراتی حساس و محیط‌های دارای نویز شدید است. به طور کلی کابل‌های چهارشیلد برای مکان‌هایی مناسب هستند که حفظ کیفیت سیگنال در مسافت‌های طولانی اهمیت زیادی دارد.

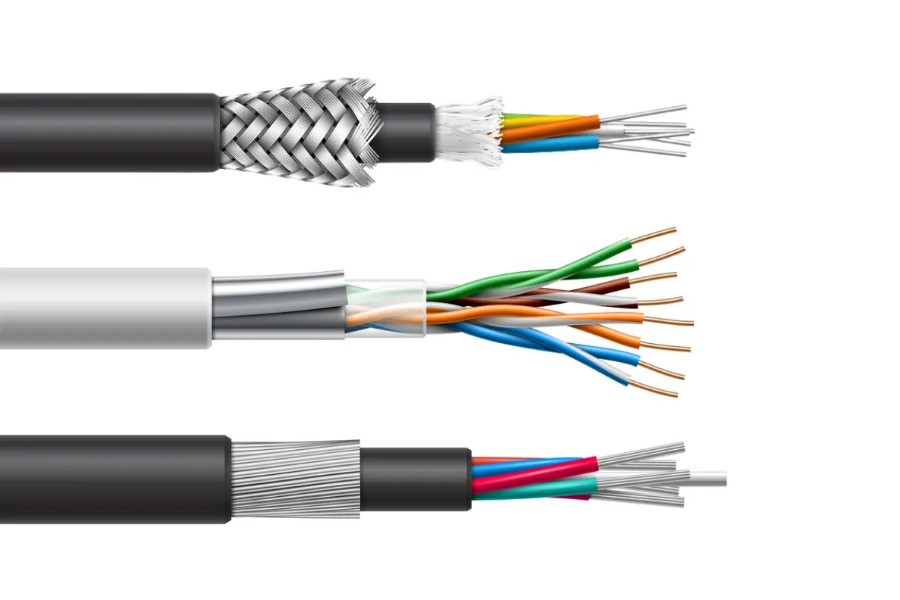

تفاوت کابل شیلددار و بدون شیلد

کابل شیلددار یک لایه محافظ فلزی از جنس فویل آلومینیومی، فویل مسی یا شبکه بافته‌شده فلزی در اطراف هادی‌ها دارد که از کابل در برابر تداخلات الکترومغناطیسی (EMI) و نویزهای محیطی محافظت می‌کند. این ویژگی باعث می‌شود کیفیت انتقال سیگنال حفظ شده و احتمال خطا، قطع ارتباط یا افت عملکرد تجهیزات کاهش یابد.

در مقابل، کابل بدون شیلد فاقد هرگونه لایه محافظ فلزی است و هادی‌های داخلی آن تنها با عایق و روکش معمولی محافظت می‌شوند. این کابل‌ها قیمت پایین‌تر، وزن کمتر و انعطاف‌پذیری بیشتری دارند. اما در محیط‌هایی که نویز الکتریکی زیاد است (مانند کارخانه‌ها، کنار کابل‌های قدرت یا تجهیزات صنعتی) اغلب در معرض اختلال سیگنال قرار می‌گیرند.

به طور کلی، کابل‌های شیلددار به دلیل پایداری و کیفیت انتقال بالا برای کاربردهای حساس مانند شبکه‌های پرسرعت، تجهیزات صنعتی، سیستم‌های مخابراتی، تجهیزات پزشکی و خودروهای برقی انتخاب بهتری هستند. اما کابل‌های بدون شیلد برای محیط‌های کم‌نویز و کاربردهای عمومی که هزینه و سهولت نصب اهمیت بیشتری دارند، گزینه ارزانتری محسوب می‌شوند.

در جدول پایین هم به اختصار به مقایسه بین کابل شیلددار و کابل بدون شیلد پرداخته‌ایم.

معیارهای مقایسه دو کابل	کابل شیلددار	کابل بدون شیلد
محافظت در برابر EMI	بسیار بالا	کم
کیفیت انتقال داده	پایدارتر	حساس‌تر به نویز
قیمت	بالاتر	اقتصادی‌تر
نصب	کمی پیچیده‌تر	آسان‌تر
کاربرد	محیط صنعتی، شبکه‌های حساس، تجهیزات الکترونیکی	شبکه‌های معمولی و محیط‌های کم‌نویز

جمع‌بندی

کابل‌های شیلددار در حفظ کیفیت انتقال سیگنال و جلوگیری از اختلالات الکترومغناطیسی نقش مهمی دارند. در کابل‌های شبکه، مدل‌هایی مانند F/UTP، U/FTP و S/FTP بر اساس میزان محافظت دسته‌بندی می‌شوند، در حالی که کابل‌های کواکسیال با شیلدهای تک‌لایه، دو لایه و چهارلایه تولید می‌شوند.

انتخاب کابل شیلددار مناسب به محیط نصب، میزان نویز، سرعت انتقال اطلاعات و حساسیت تجهیزات بستگی دارد. در محیط‌های صنعتی و سیستم‌های حساس، استفاده از کابل شیلددار باکیفیت می‌تواند از خطاهای ارتباطی و کاهش عملکرد تجهیزات جلوگیری کند.
