کابل زوج تابیده چیست؟ چه کاربردی دارد؟

کابل زوج تابیده یکی از رایج‌ترین انواع کابل در سیستم‌های مخابراتی و شبکه است که از دو یا چند سیم مسی عایق‌شده و به‌هم‌تابیده تشکیل می‌شود. این ساختار با هدف کاهش تداخل الکترومغناطیسی و جلوگیری از اختلال میان سیگنال‌ها طراحی شده و به انتقال پایدارتر داده کمک می‌کند. کابل‌های زوج به هم تابیده در انواع مختلفی مانند UTP و STP تولید می‌شوند و هرکدام بسته به شرایط محیط و نوع کاربرد، ویژگی‌های متفاوتی دارند. در ادامه با ساختار، نحوه عملکرد، انواع، مزایا، معایب و کاربردهای کابل زوج تابیده بیشتر آشنا می‌شوید.

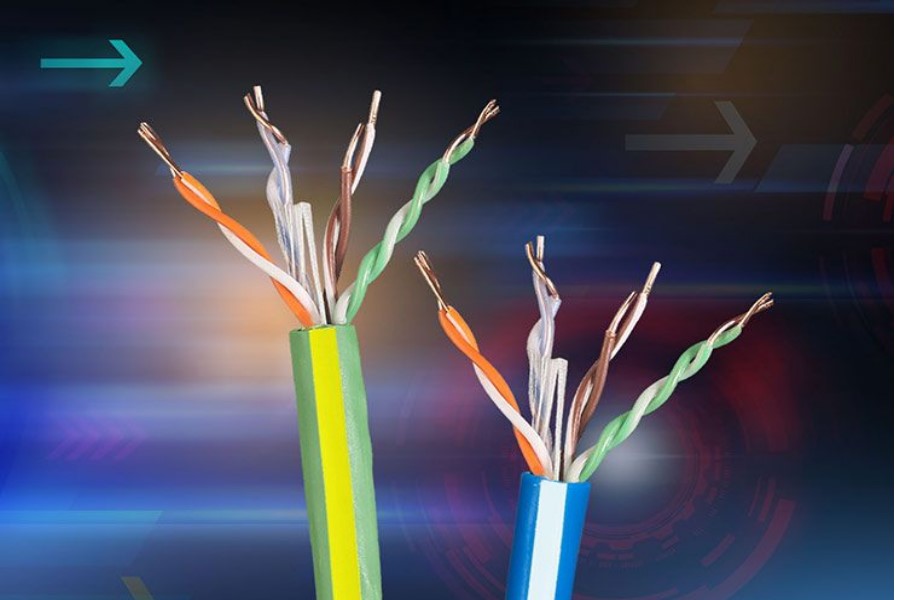

کابل زوج به هم تابیده چیست؟

یک کابل زوج به هم تابیده (Twisted Pair) یک نوع کابل افشان است که از دو سیم مسی عایق‌شده با قطر ۲۲ تا ۲۶ گیج تشکیل می‌شود که به دور یکدیگر تابیده شده‌اند. لایه عایق هر سیم با رنگ متفاوتی مشخص می‌شود. زمانی که یک یا چند زوج سیم تابیده درون یک روکش عایق قرار می‌گیرند، یک کابل زوج تابیده تشکیل می‌شود.

کابل‌های زوج تابیده به دو نوع اصلی زوج تابیده بدون شیلد (UTP) و زوج تابیده شیلددار (STP) تقسیم می‌شوند. اساس عملکرد این کابل‌ها، تاباندن دو سیم مسی عایق‌شده با تراکم مشخص به دور یکدیگر است. زمانی که امواج الکترومغناطیسی ایجاد می‌شوند، امواج منتشرشده از هر سیم یکدیگر را خنثی می‌کنند و در نتیجه تداخل سیگنال به میزان قابل‌توجهی کاهش می‌یابد.

کابل‌های زوج تابیده می‌توانند به صورت مستقیم (Straight-through) یا کراس‌اور (Crossover) باشند. در کابل‌های مستقیم، هر دو سر کابل باید از یک استاندارد سیم‌بندی یکسان پیروی کنند، اما در کابل‌های کراس‌اور، دو سر کابل از استانداردهای سیم‌بندی متفاوت استفاده می‌کنند.

کابل‌های زوج تابیده از نظر فاصله انتقال، پهنای باند کانال و سرعت انتقال داده محدودیت‌هایی دارند، اما در مقایسه با بسیاری از کابل‌های دیگر ارزانتر هستند. شاخص‌های عملکرد این کابل‌ها شامل تضعیف سیگنال، تداخل هم‌شنوایی نزدیک (NEXT)، مشخصه امپدانس، ظرفیت خازنی توزیع‌شده و مقاومت DC است.

اگرچه زوج های به هم تابیده در ابتدا برای انتقال سیگنال‌های آنالوگ کاربرد داشتند، امروزه به طور گسترده برای انتقال سیگنال‌های دیجیتال هم استفاده می‌شوند و یکی از رایج‌ترین مواد مورد استفاده در کابل‌کشی شبکه هستند. برای کاهش تداخل متقابل میان دو سیم و کاهش پدیده‌های الکترومغناطیسی ناشی از عبور جریان، سیم‌ها به دور یکدیگر تابیده می‌شوند.

کابل شیلددار چیست؟ بررسی کامل و انواع آن

نحوه عملکرد کابل های زوج تابیده

یک کابل زوج تابیده از دو هادی فلزی تشکیل شده است که نسبت به یکدیگر عایق هستند و به دور هم تابیده شده‌اند. این طراحی علاوه بر مقاومت در برابر بخشی از تداخل‌های الکترومغناطیسی خارجی، تداخل متقابل میان چندین زوج سیم را هم کاهش می‌دهد.

یک زوج تابیده از دو هادی فلزی عایق‌شده تشکیل شده است که به دور یکدیگر تابیده‌اند. این طراحی نه تنها در برابر برخی تداخل‌های الکترومغناطیسی خارجی مقاومت می‌کند، بلکه تداخل متقابل میان چند زوج سیم را هم کاهش می‌دهد. زمانی که دو هادی عایق‌شده به دور یکدیگر تابیده می‌شوند، هر سیگنال تداخلی که این دو هادی را تحت تأثیر قرار دهد، در هر دو هادی یکسان خواهد بود. به این نوع سیگنال تداخلی، سیگنال مد مشترک (Common-mode) گفته می‌شود.

در مدارهای تفاضلی که سیگنال را دریافت می‌کنند، سیگنال‌های مد مشترک حذف می‌شوند و در نتیجه سیگنال‌های مفید مد تفاضلی (Differential-mode) قابل استخراج خواهند بود.

هدف از استفاده از زوج به هم تابیده این است که تداخل خارجی نویز یکسانی را روی هر دو هادی ایجاد کند تا مدار تفاضلی در ادامه بتواند سیگنال مفید را از آن استخراج کند. یک مدار تفاضلی مانند یک مدار تفریق عمل می‌کند، به این معنا که سیگنال‌های هم‌فاز در ورودی‌های آن، یعنی سیگنال‌های مد مشترک، یکدیگر را خنثی می‌کنند.

در حالی که سیگنال‌های دارای فاز مخالف به صورت زیر عمل می‌کنند:

x – (-y)

و در نتیجه باعث تقویت سیگنال می‌شوند. از نظر تئوری، در یک سیستم متشکل از زوج تابیده و مدار تفاضلی، اگر m=n و x=y باشد، سیگنال‌های تداخلی به طور کامل حذف و سیگنال مفید دو برابر می‌شود. البته در عملکرد واقعی، همواره مقداری اختلاف با این حالت ایده‌آل وجود دارد.

درون یک روکش کابل، طول تابش زوج‌های مختلف سیم با یکدیگر متفاوت است. به طور کلی، طول تابش‌ها بین ۳۸٫۱ تا ۱۴۰ میلی‌متر قرار دارد و سیم‌ها در جهت پادساعت‌گرد تابیده می‌شوند. اختلاف طول تابش میان زوج‌های مجاور هم کمتر از ۱۲٫۷ میلی‌متر است.

طول یک چرخه کامل تابش در یک زوج تابیده، گام تابش (Pitch) نامیده می‌شود. هرچه گام تابش کوتاه‌تر باشد، قابلیت کابل برای مقابله با تداخل بیشتر خواهد بود.

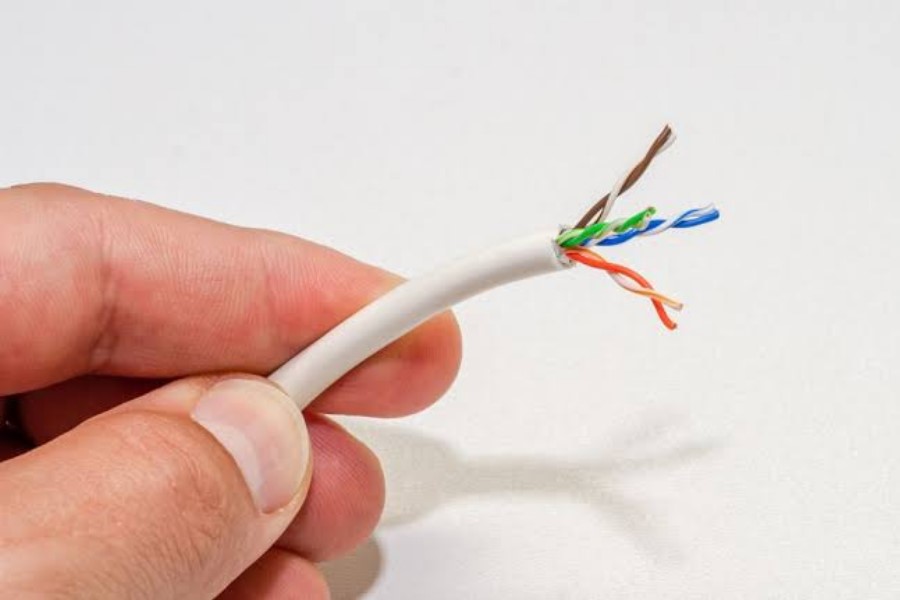

انواع کابل های زوج به هم تابیده

کابل‌های زوج تابیده انواع مختلفی دارند که هر کدام با ویژگی متفاوتی هستند. از جمله باید به کابل‌های زوج تابیده شیلددار (STP) و کابل زوج تابیده بدون شیلد (UTP) اشاره کنیم. در ادامه هر کدام را بررسی کرده‌ایم.

کابل‌های زوج شیلددار

این نوع کابل زوج به هم تابیده دارای یک لایه فلزی محافظ میان زوج‌های تابیده و روکش کابل اترنت است که به دو نوع STP و FTP  تقسیم می‌شود. در نوع STP، هر زوج سیم دارای لایه شیلد مخصوص به خود است و در نوع FTP، یک لایه شیلد مشترک کل کابل را می‌پوشاند. این لایه شیلد تنها زمانی به خوبی عمل می‌کند که هر دو سر کابل به درستی به زمین متصل شده باشند.

به همین دلیل، استفاده از سیستم شیلددار کامل ضروری است و علاوه بر کابل، پریزها، باید کانکتورها و پچ‌پنل‌ها هم با سیستم شیلدینگ سازگار باشند و ساختمان هم باید از سیستم اتصال به زمین مناسب و قدرتمندی برخوردار باشد.

لایه شیلد با کاهش تشعشعات الکترومغناطیسی و جلوگیری از نشت اطلاعات، در برابر تداخل الکترومغناطیسی خارجی هم از کابل محافظت می‌کند. به همین دلیل، کابل‌های زوج تابیده شیلددار می‌توانند در مقایسه با انواع بدون شیلد، سرعت انتقال بالاتری داشته باشند.

زوج تابیده بدون شیلد (UTP)

این نوع کابل برای انتقال داده کاربرد دارد که از چهار زوج سیم با رنگ‌های متفاوت تشکیل شده است و در شبکه‌های اترنت و خطوط تلفن کاربرد گسترده‌ای دارد. کابل‌های UTP مزایای متعددی دارند که از جمله باید به موارد زیر اشاره کنیم:

• فاقد روکش شیلد هستند، طراحی جمع‌وجوری دارند، فضای کمی اشغال می‌کنند و از نظر هزینه هم ارزان‌تر هستند.
• سبک، انعطاف‌پذیر و نصب آن‌ها آسان است.
• هم‌شنوایی یا تداخل متقابل را کاهش می‌دهند یا حذف می‌کنند.
• از ویژگی‌های بازدارندگی در برابر شعله برخوردارند.
• مستقل و چندمنظوره هستند و برای سیستم‌های کابل‌کشی ساختاریافته پیشنهاد می‌شوند.

تفاوت کابل فیبر نوری و مسی چیست؟ کدام بهتر است؟

مزایا و معایب کابل زوج به‌هم‌تابیده

کابل‌های زوج به‌هم‌تابیده در حوزه مخابرات و شبکه کاربردهای زیادی دارند. به همین دلیل لازم دیدیم در مورد مزایای و معایب این نوع کابل پرمصرف صحبت کنیم.

مزایا کابل زوج به هم تابیده

این کابل‌ها یعنی جلوگیری از تداخل سیگنال، سادگی ساختار نیز یکی از مهم‌ترین مزایای کابل زوج به‌هم‌تابیده است. این کابل‌ها باریک هستند و برای ساخت آن‌ها به مواد اولیه زیادی نیاز نیست و همین عامل باعث می‌شود هزینه تولید آن‌ها پایین باشد.

این کابل‌ها انعطاف‌پذیری بالایی هم دارند و به راحتی می‌توان آن‌ها را در مسیرهای پیچیده خم کرد و هم در زمان استفاده بدون اینکه کیفیت سیگنال به میزان قابل‌توجهی کاهش پیدا کند، خم شدن را تحمل می‌کنند.

کابل‌های زوج به‌هم‌تابیده به‌راحتی به‌ویژه در فضاهای محدود، در دسته‌های سیم و محفظه‌های تجهیزات نصب می‌شوند که این کار به راحتی انجام می‌شود. علاوه بر این، این کابل‌ها برای اتصال به تجهیزات و فناوری‌های قدیمی‌تر گزینه مناسبی محسوب می‌شوند.

از سوی دیگر کابل‌های زوج به هم تابیده به کاهش تداخل الکترومغناطیسی ناشی از منابع خارجی و همچنین کاهش تداخل بین کابل‌های مجاور کمک می‌کنند. در نتیجه، سیگنال با کیفیت و وضوح بیشتری منتقل می‌شود.

معایب کابل‌های زوج تابیده

این کابل‌ها معایبی هم دارند که از جمله باید به آسیب‌پذیری در برابر تداخل اشاره کنیم. اگرچه این کابل‌ها میزان تداخل را کاهش می‌دهند، اما انواع بدون شیلد در برابر تداخل الکترومغناطیسی آسیب‌پذیر هستند که کیفیت انتقال داده را تحت تأثیر قرار می‌دهد.

یکی دیگر از معایب کابل‌های زوج تابیده محدودیت در مسافت انتقال سیگنال است که با افزایش فاصله کیفیت آن افت می‌کند. در این صورت به تقویت‌کننده یا تکرارکننده سیگنال نیاز دارید. آسیب‌پذیری فیزیکی از دیگر معایب این کابل‌هاس ت که در مقایسه با سایر کابل‌ها در برابر خم شدن و له شدن ضعیف‌تر هستند.

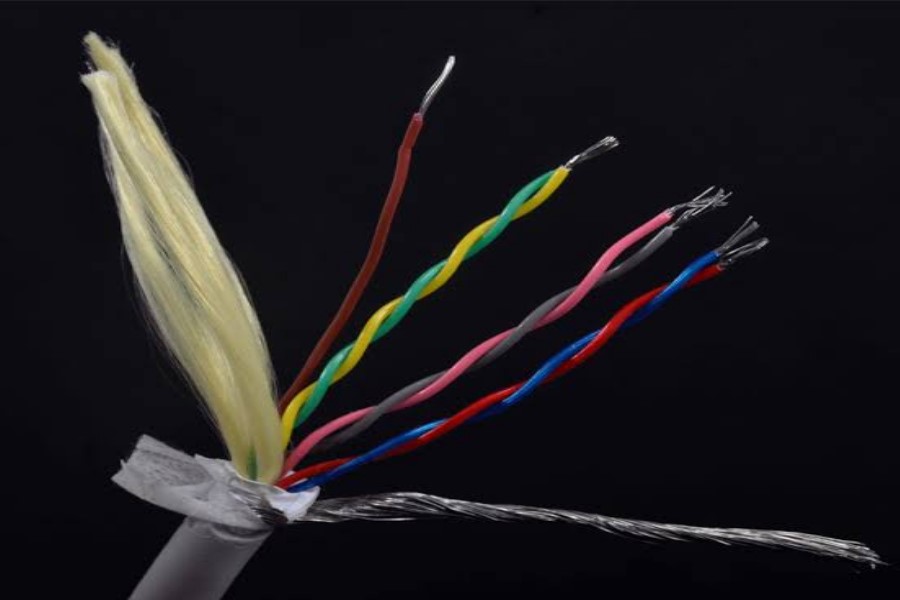

هدف از تابیده شدن سیم‌ها در کابل زوج به‌هم‌تابیده

تابیده شدن سیم‌ها در کابل زوج به‌هم‌تابیده در بهبود عملکرد کابل نقش مهمی دارد و به کاهش تداخل الکترومغناطیسی (EMI) و تداخل بین سیگنال‌ها (Crosstalk) کمک می‌کند. به طور کلی دلیل تولید این کابل‌ها عبارتند از:

 کاهش تداخل الکترومغناطیسی

تداخل الکترومغناطیسی یا EMI می‌تواند یکی از مشکلات مهم در انتقال سیگنال از طریق کابل باشد، به‌خصوص در محیط‌هایی که تجهیزات الکترونیکی زیادی وجود دارد. در کابل‌های زوج به‌هم‌تابیده، تابیده شدن دو سیم به دور یکدیگر باعث می‌شود اثر میدان‌های الکترومغناطیسی خارجی تا حد زیادی خنثی شود. دلیل این موضوع آن است که هر دو سیم یک جفت تقریباً به یک اندازه تحت تأثیر میدان‌های خارجی قرار می‌گیرند. از آنجا که سیگنال‌های منتقل‌شده در این دو سیم دارای فاز مخالف هستند، اثر تداخل نیز تا حد زیادی خنثی می‌شود. این ویژگی به‌خصوص در محیط‌هایی که نویز الکتریکی زیادی وجود دارد، اهمیت پیدا می‌کند و در انتقال پایدارتر و واضح‌تر سیگنال موثر است.

کاهش Crosstalk

Crosstalk زمانی اتفاق می‌افتد که سیگنال یک مدار یا کانال به مدار یا کانال دیگری منتقل شود و باعث ایجاد اختلال یا مشکل در انتقال سیگنال شود. تابیده شدن سیم‌ها به کاهش این پدیده کمک می‌کند. هر بار که سیم‌ها به دور یکدیگر می‌پیچند، در طول مسیر کابل، موقعیت آن‌ها نسبت به جفت سیم مجاور کمی تغییر می‌کند. این تغییر مداوم در میزان نزدیکی سیم‌ها باعث می‌شود اثر تداخل بین جفت‌های مختلف در طول کابل میانگین‌گیری و در نتیجه، شدت کلی آن کاهش پیدا کند.

تعداد پیچش سیم‌ها در هر متر هم بسته به نوع کابل زوج به‌هم‌تابیده متفاوت است. برای مثال، کابل‌های مختلفی با ساختارهایی مانند کابل زوج به‌هم‌تابیده شیلددار 22 AWG یا سیم زوج به‌هم‌تابیده 16 گیج وجود دارند.

تعداد پیچش‌ها بیشتر براساس کاربرد موردنظر کابل تعیین می‌شود تا کابل بتواند متناسب با شرایط محیطی و الزامات عملکردی، کارایی بیشتری داشته باشد. برای مثال، کابل‌هایی که برای انتقال سیگنال‌های با فرکانس بالاتر طراحی شده‌اند، در هر متر پیچش بیشتری دارند تا در برابر تداخل مقاومت ایجاد کنند. این طراحی دقیق و مهندسی‌شده، یکی از عوامل مهم در دستیابی به انتقال مطمئن و باکیفیت سیگنال است.

کابل زره دار چیست؟ چه تفاوتی با کابل معمولی دارد؟

چرا سیم‌ها در کابل زوج به‌هم‌تابیده به دور یکدیگر پیچیده می‌شوند؟

کابل‌های زوج به‌هم‌تابیده از ساختاری استفاده می‌کنند که در آن سیم‌ها به شکل منظم و دقیق به دور یکدیگر پیچیده شده‌اند. هدف اصلی این طراحی، کاهش تداخل الکترومغناطیسی (EMI) است. این تداخل می‌تواند از منابع مختلف الکترونیکی ایجاد شود و کیفیت انتقال سیگنال را تحت تأثیر قرار دهد. تابیده شدن سیم‌ها باعث می‌شود تداخلی که روی یکی از سیم‌ها ایجاد می‌شود، توسط سیم دیگر تا حد زیادی خنثی شود، زیرا هر دو سیم تقریباً به شکل مشابه اما با قطبیت مخالف تحت تأثیر نویز خارجی قرار می‌گیرند. در نتیجه، نویز خارجی کاهش پیدا می‌کند و وضوح سیگنال افزایش می‌یابد.

علاوه بر این، تابیده شدن سیم‌ها به کاهش Crosstalk یا انتقال ناخواسته سیگنال بین کانال‌های ارتباطی نیز کمک می‌کند. این اتفاق به این دلیل رخ می‌دهد که پیچش سیم‌ها باعث می‌شود هر سیم در طول کابل، به شکل نسبتاً یکسانی در معرض اثرات جفت‌های مجاور قرار بگیرد.

در نتیجه، اثر تداخل در طول مسیر کابل تا حد زیادی خنثی می‌شود و یکپارچگی سیگنال حفظ می‌شود. همین روش ساده اما مؤثر، یکی از دلایل اصلی قابلیت اطمینان و کارایی کابل‌های زوج به‌هم‌تابیده در شبکه‌های مخابراتی و انتقال داده است.

مقایسه کابل زوج به‌هم‌تابیده با انواع دیگر کابل

شاید یکی از سوالات شما این باشد که کابل زوج تابیده با کابل‌های جدیدتری مانند کابل کواکسیال و کابل فیبر نوری چه تفاوتی دارد؟ در ادامه به این سوال جواب داده‌ایم.

تفاوت کابل زوج به‌هم‌تابیده و کابل کواکسیال

کابل کواکسیال ضخیم‌تر است و در مقایسه با کابل‌های زوج به‌هم‌تابیده، محافظت بیشتری در برابر تداخل دارد. به همین دلیل می‌تواند سیگنال‌ها را در مسافت‌های طولانی‌تر و با سرعت بالاتری نسبت به کابل‌های زوج به‌هم‌تابیده منتقل کند. این ویژگی‌ها باعث می‌شوند کابل کواکسیال انعطاف‌پذیری کمتری داشته باشد و گرانتر باشد. این نوع کابل برای انتقال سیگنال‌های اینترنت و تلویزیون، به‌خصوص در مسیرهای طولانی، کاربرد زیادی دارند.

تفاوت کابل زوج به‌هم‌تابیده و فیبر نوری

کابل فیبر نوری به‌جای استفاده از رسانای فلزی، سیگنال‌ها را با پالس‌های نور منتقل می‌کند. این ویژگی باعث می‌شود تداخل ناشی از تشعشعات الکترومغناطیسی تقریباً به ‌طور کامل حذف شود. به همین دلیل، فیبر نوری برای انتقال سیگنال با کمترین میزان افت و همچنین ارتباطات در مسافت‌های طولانی، عملکرد بسیار بهتری دارد. بااین‌حال، کابل‌های فیبر نوری گران‌تر هستند و در مقایسه با کابل‌های زوج به‌هم‌تابیده، ظریف‌تر و نصب آن‌ها نیز دشوارتر است.

اما کابل زوج به‌هم‌تابیده فناوری قدیمی‌تری محسوب می‌شود، اما به دلیل ساختار ساده و عملکرد مناسب، همچنان کاربردهای زیادی دارد. این کابل‌ها شاید بهترین گزینه برای انتقال سیگنال‌های کاملاً بدون تداخل نباشند، اما مزایای دیگر آن‌ها باعث شده است که همچنان کاربرد داشته باشد.

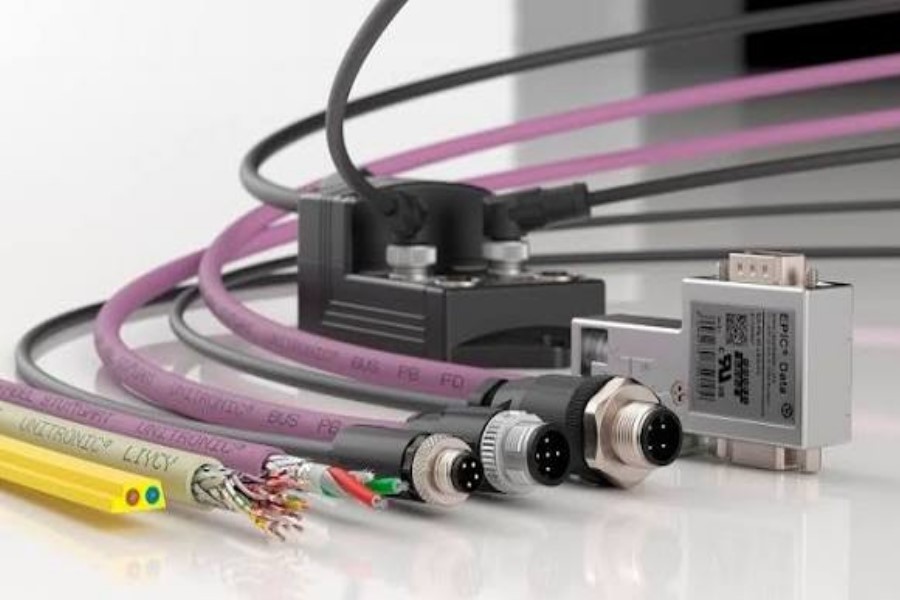

کاربردهای کابل زوج به‌هم‌تابیده

کابل زوج به‌هم‌تابیده کاربردهای زیادی دارد که عبارتند از:

استفاده در تلفن: هدف اولیه استفاده از کابل‌های زوج به‌هم‌تابیده، کاهش تداخل بین خطوط تلفن بود و این کابل‌ها همچنان در خطوط تلفن اختصاصی کاربرد دارند.

استفاده برای شبکه LAN: برای اتصال کامپیوترها در یک شبکه محلی یا شبکه LAN استفاده می‌شوند.

اترنت: یکی از رایج‌ترین انواع کابل‌های LAN است که برای اتصال کامپیوترها در محیط‌های کاری استفاده می‌شود.

دوربین‌های مداربسته: برای انتقال سیگنال دوربین‌های امنیتی به کار می‌روند؛ سیگنال‌هایی که باید در محدوده مدار بسته باقی بمانند و به کابل‌ها یا تجهیزات دیگر نشت نکنند.

خطوط مشترک دیجیتال (DSL): خطوط DSL در واقع از سیم‌های تلفن زوج به‌هم‌تابیده برای انتقال اینترنت استفاده می‌کنند. پهنای باند آن‌ها محدود است، زیرا این خطوط در ابتدا برای انتقال سیگنال‌های صوتی طراحی شده بودند.

HDMI: برای اتصال تجهیزات رسانه‌ای مدرن استفاده می‌شود. کابل‌های HDMI دارای چهار زوج سیم به‌هم‌تابیده با شیلد هستند.

جمع‌بندی

کابل‌های زوج به‌هم‌تابیده یکی از نوآوری‌های مهم در زیرساخت‌های مخابراتی و شبکه محسوب می‌شوند. طراحی منحصربه‌فرد این کابل‌ها که شامل تابیده شدن جفت سیم‌ها به دور یکدیگر است، به شکل مؤثری مشکلات مهمی مانند تداخل الکترومغناطیسی و Crosstalk را کاهش می‌دهد. این طراحی علاوه بر بهبود کیفیت سیگنال، باعث شده است کابل‌های زوج به‌هم‌تابیده به راهکاری ارزان و کاربردی برای طیف گسترده‌ای از نیازهای ارتباطی تبدیل شوند. این کابل‌ها از اتصال اینترنت در خانه‌ها گرفته تا شبکه‌های پیچیده مراکز داده، یکی از اجزای مهم برای ایجاد ارتباطی پایدار و کارآمد هستند.
