تفاوت کابل شیلددار و کابل بدون شیلد

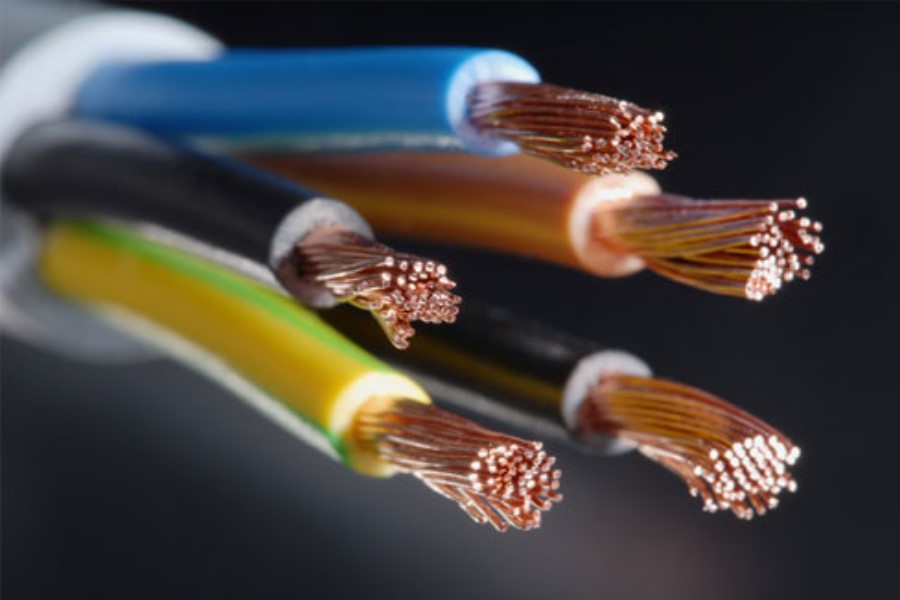

تفاوت کابل شیلددار و بدون شیلد فقط به وجود یا نبود یک لایه محافظ فلزی محدود نمی‌شود، بلکه می‌تواند بر میزان مقاومت در برابر نویز و تداخل الکترومغناطیسی (EMI)، انعطاف‌پذیری، نحوه نصب، هزینه و عملکرد سیگنال تأثیر بگذارد. کابل شیلددار بیشتر برای محیط‌های صنعتی پرنویز، مدارهای حساس، ابزار دقیق و مسیرهای نزدیک به کابل‌های قدرت استفاده می‌شود، در حالی که کابل بدون شیلد در محیط‌های کم‌نویز و کاربردهایی که به محافظت اضافی نیاز ندارند، گزینه‌ای ساده‌تر و اقتصادی‌تر است. بنابراین برای انتخاب بین این دو نوع کابل باید معیارهای زیادی توجه کنید و تفاوت بین آنها را بشناسید که در ادامه به همین موضوع پرداخته‌ایم.

کابل شیلددار چیست؟

قبل از بررسی تفاوت کابل شیلددار و کابل بدون شیلد ابتدا بهتر است تعریف دقیقی از هر دو نوع کابل ارائه دهیم. کابل شیلددار کابلی است که اطراف هادی‌های عایق‌شده یا هسته کابل آن، یک لایه رسانا قرار گرفته است تا اثر تداخل الکترومغناطیسی خارجی کاهش پیدا کند. دلیل استفاده از شیلد، افزایش پایداری سیگنال در شرایطی است که نویز الکتریکی محیط می‌تواند وارد مدار شود و روی عملکرد سیستم‌های کنترلی، اندازه‌گیری یا ارتباطی تأثیر بگذارد.

کابل شیلددار را نباید صرفاً روی اساس عنوان “شیلددار” ارزیابی کنیم. بلکه عملکرد واقعی آن به ساختار شیلد، نوع سیگنال، مسیر نصب و همچنین امکان حفظ پیوستگی شیلد بعد از اتصال و ترمینال‌بندی بستگی دارد. بنابراین ابتدا باید نوع شیلد و سپس تناسب آن با شرایط کاربرد بررسی شود.

کابل زوج تابیده چیست؟ چه کاربردی دارد؟

ساختار و نحوه ساخت کابل شیلددار

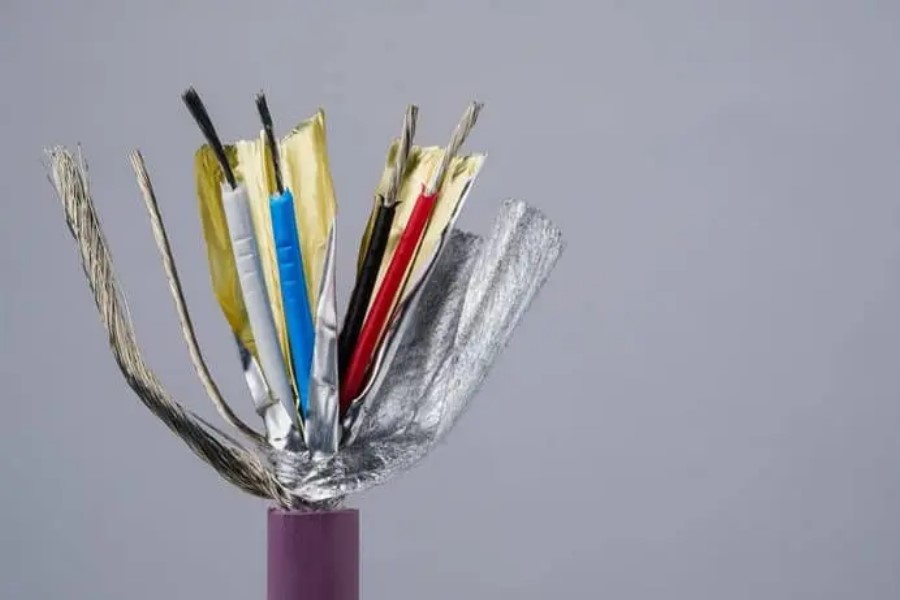

کابل برق شیلددار دارای یک لایه رسانا در اطراف هادی‌های عایق‌شده است که برای کنترل تداخلات الکترومغناطیسی خارجی به کار می‌رود. کابل‌های شیلددار اغلب با فویل، بافت یا ترکیبی از فویل و بافت ساخته می‌شوند. شیلد فویلی زمانی استفاده می‌شود که پوشش‌دهی بالا و ساختار فشرده اهمیت داشته باشد، اما شیلد بافته‌شده برای کاربردهایی مناسب‌تر است که کابل علاوه روی محافظت در برابر نویز، به استحکام مکانیکی و انعطاف‌پذیری بیشتری نیاز دارد.

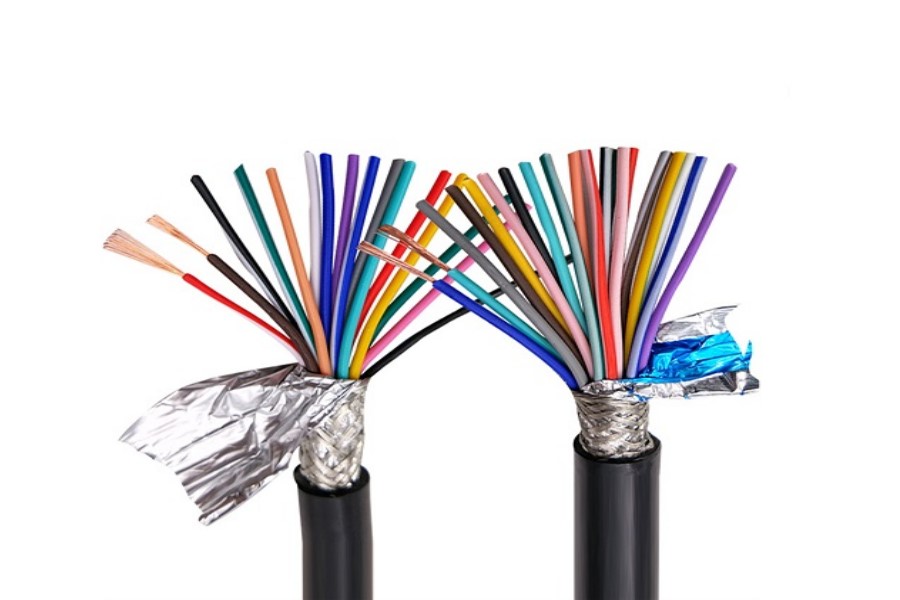

در کابل‌های کنترل و ابزار دقیق، شیلد ممکن است روی کل کابل یا به صورت جداگانه روی هر زوج سیم قرار بگیرد. شیلد کلی برای کاهش اثر نویز خارجی روی کل کابل استفاده می‌شود، اما شیلد مجزای هر زوج زمانی کاربرد دارد که جداسازی سیگنال‌ها از یکدیگر اهمیت داشته باشد. در برخی ساختارها نیز از سیم تخلیه (Drain Wire) برای اتصال و ترمینال‌بندی شیلد استفاده می‌شود.

بنابراین در زمان خرید کابل شیلددار، تنها وجود شیلد نیست که خیلی اهمیت دارد، بلکه باید نوع شیلد، کلی یا زوجی بودن آن و تناسب ساختار کابل با نوع سیگنال و محیط نصب نیز بررسی شوند.

کابل شیلددار چه کاربردی دارد؟

حالا نوبت به بررسی کاربرد این نوع کابل می‌رسد و می‌تواند یکی از معیارهای تفاوت کابل شیلددار و کابل بدون شیلد هم باشد. کابل برق شیلددار در شرایطی کاربرد دارد که نویز الکتریکی بتواند روی دقت سیگنال، پایداری ارتباط یا عملکرد سیستم کنترل تأثیر بگذارد. از کاربردهای رایج این نوع کابل افشان یا چند رشته‌ای می‌توان به مدارهای ابزار دقیق، سیگنال‌های آنالوگ، ورودی و خروجی PLC، فیدبک انکودر، کابل‌های رابط ترموکوپل، مدارهای سنسور و سیم‌کشی ارتباطی اشاره کنیم.

این کابل‌ها بیشتر در مسیرهایی که در نزدیکی موتورها، درایوهای فرکانس متغیر (VFD)، تابلوهای سوئیچینگ، رله‌ها، ترانسفورماتورها یا کابل‌های قدرت قرار دارند، اهمیت بیشتری پیدا می‌کنند. هدف اصلی استفاده از کابل شیلددار، جلوگیری از مشکلاتی مانند ناپایداری اندازه‌گیری، خطاهای انتقال داده، اختلالات متناوب و دشواری در راه‌اندازی سیستم است.

کابل شیلددار برای مراکز صنعتی، به کاهش ریسک عملکردی به خصوص زمانی که هزینه اختلال در سیستم بیشتر از هزینه اضافی خرید و نصب کابل باشد، کاربرد زیادی دارد.

کابل بدون شیلد چیست؟

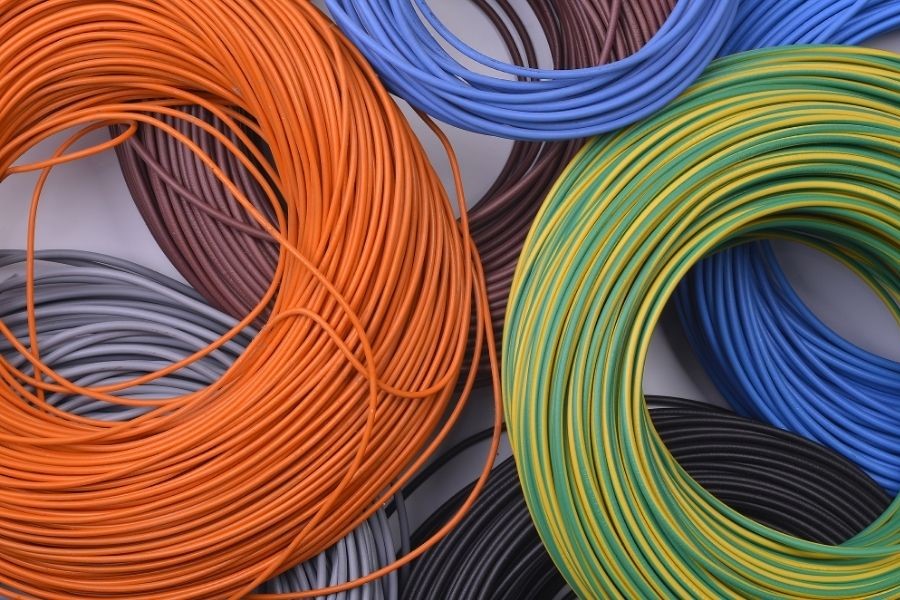

کابل بدون شیلد کابلی است که اطراف هادی‌ها یا هسته کابل، لایه فلزی محافظ وجود ندارد. در این نوع کابل، عملکرد در برابر نویز بیشتر به عواملی مانند آرایش هادی‌ها، تعادل زوج‌ها، تابش سیم‌ها، کیفیت عایق و نحوه صحیح مسیریابی بستگی دارد.

در بسیاری از پروژه‌ها، کابل بدون شیلد از نظر فنی کاملاً مناسب است و می‌تواند یک گزینه‌ ارزان و کاربردی باشد. این نوع کابل بیشتر در محیط‌هایی که میزان تداخل الکترومغناطیسی پایین است، به افزودن لایه محافظ برای کابل نیازی وجود ندارد.

کابل‌ کواکسیال چیست؟ کاربردها، ویژگی‌ها و مزایا

ساختار کابل بدون شیلد

کابل بدون شیلدبیشتر از هادی، عایق، فیلرهای احتمالی و روکش خارجی تشکیل می‌شود. در کابل‌های زوج تابیده، هندسه هادی‌ها و میزان تابش آن‌ها به کنترل تداخل متقابل و کاهش دریافت نویز کمک می‌کند. از آنجا که این کابل فاقد لایه شیلد است، قطر و وزن کمتری دارد و خم کردن، لخت کردن و ترمینال‌بندی آن نیز آسان‌تر است. این ویژگی‌ها می‌توانند فضای اشغال‌شده در سینی کابل را کاهش دهند و نصب کابل در لوله یا کانduit را ساده‌تر کنند.

چرا کابل بدون شیلد همچنان کاربرد زیادی دارد؟

بسیاری از پروژه‌ها برای عملکرد مطمئن به کابل شیلددار نیاز ندارند. در محیط‌هایی با نویز پایین و با رعایت فاصله مناسب از منابع تداخل، کابل بدون شیلد می‌تواند برای مدت طولانی عملکرد مناسبی داشته باشد. به همین دلیل کابل‌های بدون شیلد در ساختمان‌های تجاری، سیم‌کشی داخلی تجهیزات، مدارهای کنترل عمومی و بسیاری از شبکه‌های کامپیوتری کاربرد گسترده‌ای دارند.

تفاوت کابل شیلددار و بدون شیلد

حالا که با هر دو نوع محصول آشنا شدید، بیایید به سر بحث اصلی یعنی بررسی تفاوت کابل شیلددار و کابل بدون شیلد برویم. تفاوت این دو کابل تنها به وجود یا نبود یک لایه فلزی محدود نمی‌شود، بلکه روی عملکرد الکتریکی، روش نصب، انعطاف‌پذیری، مسیر کابل‌کشی و هزینه نهایی پروژه هم تأثیر می‌گذارد.

تفاوت در ساختار

مهم‌ترین تفاوت این دو کابل، وجود لایه رسانای محافظ در کابل شیلددار است. این شیلد می‌تواند از فویل، بافت یا ترکیبی از هر دو تشکیل شده باشد. کابل بدون شیلد فاقد چنین لایه‌ای است. وجود این لایه اضافی می‌تواند قطر و وزن کابل را افزایش دهد و روی شعاع خم، اندازه گلند مورد نیاز، نحوه کابل‌کشی و فضای مورد نیاز در سینی کابل تأثیر بگذارد.

تفاوت در محافظت در برابر EMI

کابل شیلددار در محیط‌های دارای نویز الکتریکی محافظت بیشتری در برابر EMI فراهم می‌کند، زیرا شیلد به کنترل نحوه اثرگذاری انرژی الکترومغناطیسی خارجی روی هادی‌های داخلی کمک می‌کند. در مقابل، کابل بدون شیلد بیشتر به ساختار متعادل، تابش زوج‌ها و مسیریابی صحیح بستگی دارد. در یک محیط کم‌نویز، این روش می‌تواند کافی باشد، اما در محیط‌های صنعتی با منابع قوی تداخل یا مسیرهای طولانی موازی با کابل‌های قدرت، حاشیه اطمینان کمتری خواهد داشت.

تفاوت در الزامات نصب

یکی دیگر از تفاوت‌های بین کابل شیلددار و کابل بدون شیلد در زمان نصب آنها مشخص می‌شود. به طوری که کابل شیلددار هنگام نصب حساسیت بیشتری دارد، چرا که شیلد باید پیوستگی خود را حفظ کند و سیستم اتصال آن باید به درستی اجرا شود. بنابراین عملکرد کابل تنها به خود کابل محدود نیست و تجهیزات اتصال و ترمینال‌بندی نیز اهمیت دارند.

نحوه برداشتن روکش کابل چند رشته‌ای (کابل افشان)

تفاوت در قیمت و انعطاف‌پذیری

کابل‌های شیلددار به دلیل استفاده از مواد بیشتر و نیاز به نصب دقیق‌تر، قیمت بالاتری دارند. همچنین لایه شیلد می‌تواند باعث افزایش قطر و کاهش انعطاف‌پذیری کابل شود. در مقابل، کابل بدون شیلد معمولاً سبک‌تر و انعطاف‌پذیرتر است و به راحتی نصب می‌شود. از طرف دیگر ترمینال بندی آن نیز برایتان ارزانتر خواهد بود.

تأثیر شیلد کابل روی EMI و عملکرد سیگنال

شیلد کابل زمانی اهمیت پیدا می‌کند که تداخل الکترومغناطیسی بتواند روی سیگنال تأثیر بگذارد. میزان این تأثیر به محیط الکتریکی و حساسیت سیگنال منتقل‌شده بستگی دارد.

مشکلات ناشی از EMI همیشه به شکل خرابی کامل سیستم ظاهر نمی‌شوند. گاهی این مشکلات به شکل نوسان در اندازه‌گیری، قطع و وصل ارتباط، تحریک اشتباه، فیدبک نامنظم یا اختلال در سیستم کنترل دیده می‌شوند و پیدا کردن علت آن‌ها نیز دشوار است. به همین دلیل انتخاب کابل باید روی اساس شرایط واقعی محل نصب انجام شود، نه صرفاً روی اساس ولتاژ یا نوع سیگنال.

کابل شیلددار چگونه کار می‌کند؟

شیلد کابل یک لایه رسانا در اطراف هادی‌های داخلی ایجاد می‌کند و به کنترل نحوه ورود نویز الکتریکی خارجی به مسیر سیگنال کمک می‌کند. این ویژگی می‌تواند در محیط‌هایی که تجهیزات اطراف دائماً نویز ایجاد می‌کنند، از انتقال ناخواسته تداخل به مدار جلوگیری کند.

البته میزان اثربخشی شیلد به ساختار کابل، نحوه اتصال شیلد، مسیر کابل‌کشی و کیفیت نصب بستگی دارد. یک کابل شیلددار که به درستی نصب نشده باشد، به همان اندازه‌ای که انتظارش را دارید، عمل نمی‌کند. بنابراین استفاده از شیلد باید روی اساس یک نیاز مشخص و در کنار کابل‌کشی اصولی انجام شود.

چه زمانی کابل شیلددار انتخاب کنیم؟

با توجه به همه آنچه که در مورد تفاوت کابل شیلددار و کابل بدون شیلد گفتیم زمانی کابل شیلددار را انتخاب کنید که محیط نصب در معرض تداخل الکترومغناطیسی قرار دارد یا پایداری سیگنال اهمیت زیادی دارد. این شرایط شامل محیط‌های صنعتی با EMI بالا، مسیرهای طولانی در مجاورت کابل‌های قدرت و مدارهای حساس مانند ابزار دقیق، ترموکوپل، سیگنال‌های آنالوگ و فیدبک انکودر است.

در کارخانه‌ها، واحدهای فرایندی، بخش‌های کنترل موتور، سیستم‌های درایو و تجهیزات صنعتی که منابع مداوم نویز الکتریکی دارند، کابل شیلددار می‌تواند انتخاب مناسبی باشد. همچنین استفاده از این کابل در شرایطی که سیم‌های کنترل و سیگنال مجبور هستند برای مسافت‌های طولانی در کنار کابل‌های قدرت، درایوها یا تجهیزات سوئیچینگ قرار بگیرند نیز اهمیت بیشتری پیدا می‌کند.

همچنین از کابل شیلددار می‌توانید برای مدارهای حساس به نویز مانند ابزار دقیق، اندازه‌گیری آنالوگ، فیدبک انکودر و برخی سیستم‌های ارتباطی، استفاده کنید، زیرا در کاهش اختلال سیگنال تاثیر زیادی دارد.

چه زمانی کابل بدون شیلد انتخاب بهتری است؟

کابل بدون شیلد زمانی انتخاب مناسبی است که محیط از نظر الکتریکی نسبتاً تمیز باشد و استفاده از شیلد، هزینه و پیچیدگی بیشتری ایجاد کند بدون اینکه مزیت فنی قابل‌توجهی به همراه داشته باشد. این نوع کابل در شبکه‌های اداری، ساختمان‌های تجاری و سیم‌کشی داخلی ماشین‌آلات که میزان EMI محدود است، عملکرد مورد نیاز را بدون پیچیدگی اضافی ارائه می‌دهد.

همچنین در شرایطی که محیط نصب اجازه استفاده از کابل بدون شیلد را می‌دهد، این نوع کابل از نظر هزینه مواد، زمان ترمینال‌بندی و سهولت کابل‌کشی گزینه ساده‌تری است.

جمع‌بندی

تفاوت کابل شیلددار و بدون شیلد یک موضوع فنی و کاربردی است که باید روی اساس میزان EMI، حساسیت سیگنال، شرایط مسیریابی، کیفیت نصب و هزینه نهایی پروژه بررسی شود. در محیط‌های پرنویز یا مدارهایی که ناپایداری سیگنال می‌تواند مشکل‌ساز شود، کابل شیلددار گزینه مناسب‌تری برای کاهش اثر تداخل است. در محیط‌های کم‌نویز، کابل بدون شیلد می‌تواند با هزینه و پیچیدگی کمتر، عملکرد مورد نیاز را ارائه دهد.

برای انتخاب کابل مناسب، بهتر است به جای استفاده پیش‌فرض از کابل شیلددار یا بدون شیلد، ساختار کابل را با شرایط واقعی محل نصب و نوع کاربرد مطابقت دهید.
